水冷电缆

普通水冷电缆电极采用铜管、铜排焊接而成，与设备连接不紧密；

导体采用裸铜线绞合，弯曲半径大；

外部保护套采用普通橡胶软管，耐压较低；

套管与电极采用普通卡箍紧固，密封性差，易漏水。

立即咨询

下一个产品

简介性能要求类型和特性

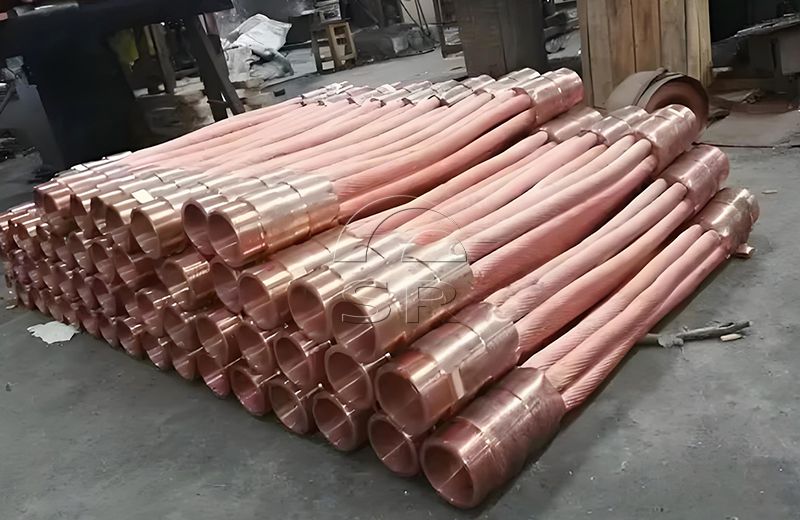

水冷电缆介绍

1）普通水冷电缆电极采用铜管、铜排焊接而成，与设备连接不紧密；导体采用裸铜线绞合，弯曲半径大；外部保护套采用普通橡胶软管，耐压较低；套管与电极采用普通卡箍紧固，密封性差，易漏水。

2）优质水冷电缆电极采用实心铜棒车铣加工而成，表面钝化或镀锡；电线采用数控绕线机编织的漆包线，柔性高，弯曲半径小；外套管采用增强夹层合成橡胶管，耐压高。套管与电极在专业设备上用铜夹或不锈钢夹冷挤压紧固，密封性好，不漏水。

水冷电缆性能要求

水外护套橡胶管击穿电压-冷却电缆V≥2300V。

水冷电缆外护套橡胶管工作耐水压P≥0.6Mpa。

外护套软管与电极接口处无冷却水泄漏。

软引线与电极应冷紧固在专用设备上挤压。

200mm2公称截面积的试验拉力为15KN。在此基础上，水冷电缆标称截面积每增加100mm2，试验拉力值应增加5KN。

水冷电缆最高表面温度冷却电缆（包括连接）不得超过 40 ℃。

类型水冷电缆的特点及特点

电弧炉水冷电缆：电极表面镀锡，耐腐蚀，导电性能良好。末端设有吊环，方便现场安装。橡胶管与电极采用两个不锈钢卡箍紧固，安全可靠。外保护套采用优质橡胶管制成，富有弹性，具有良好的弯曲性能。软导体采用高强度漆包线制成，耐腐蚀，无表面集肤效应。

矿热炉水冷电缆：电极采用整根铜排加工而成；软导体采用漆包线，长期使用无绿锈；外护套橡胶管耐高工作水压，不会破裂；冷却水路顺畅，冷却效果好；外护套橡胶管耐穿刺电压高，传输电流大，安全可靠；多种规格型号供用户选择。

电渣炉水冷电力电缆：电极有多种结构（平法兰式、喇叭口式、旋转电极式），进出线位置有三种（电极侧；法兰平面上；法兰平面上）电极端面）；软导体采用漆包线，长期使用无绿锈；外护套橡胶管耐高工作水压，不会破裂；冷却水路顺畅，冷却效果好；外护套橡胶管耐穿刺电压高，传输电流大，安全可靠；多种规格型号供用户选择。

矿热炉水冷电缆：电极材质为T2紫铜，电极结构可根据用户要求制作，表面镀锡；进水口和出水口的位置可根据用户设备的安装位置确定。外护套橡胶管经过高温防火处理，适合矿热炉工作环境，传输大电流安全可靠。

真空炉水冷电缆：电缆电极一端为喇叭口锁紧螺母式，与真空炉内感应环连接，另一端电极结构为平法兰式，与电容器。电缆外护套橡胶管带有锥形密封圈，保证与真空炉外壳的密封。真空炉内水冷电缆外护套进行高温防护处理。水冷电缆的冷却水直接进入真空炉内的感应环进行循环冷却。广泛应用于钕铁硼磁性材料的真空烧结炉，可替代进口电缆。

中频炉水冷电缆：软导体采用漆包线，传输中频电流时，表面无集肤效应，输电效率高，发热低，外护套橡胶管不易老化;漆包线软化，与电极连接部分应力小。当炉子反复倾斜、倒置时，水冷电缆电极与软导体的连接部分不会断裂。
