首页 > 产品>炉配件>中频配件>感应线圈

感应线圈

中频感应炉感应线圈：

感应线圈是感应炉的心脏。感应炉线圈通过感应熔炼炉线圈将电磁能转化为热能，以熔化坩埚中的金属炉料。将矩形铜管绕成螺旋状多匝线圈，表面喷涂高强度绝缘漆，并用绝缘胶带缠绕。

感应线圈

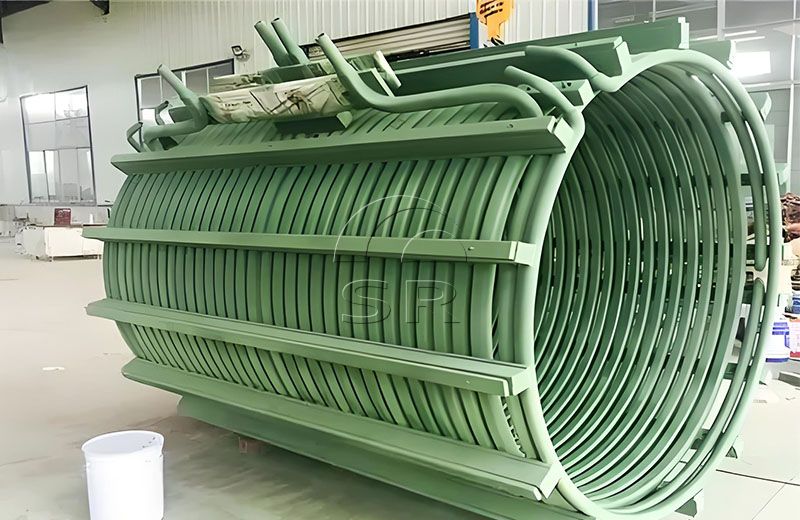

中频感应炉感应线圈

感应线圈是感应炉的心脏。感应炉线圈通过感应线圈将电磁能转化为热能，使坩埚内的金属炉料熔化。将矩形铜管绕成螺旋状多匝线圈，表面喷涂高强度绝缘漆，并用绝缘胶带缠绕。中频炉匝之间也涂有耐火灰泥。感应线圈上下设有水冷环。

中频感应炉的线圈加热效果不仅取决于中频炉线圈的工作电流，还与感应线圈的形状、匝数、出线铜管长度、工件材质、形状等有直接关系。因素。

因此，中频感应炉的线圈设计首先应遵循感应线圈的环路效应、集肤效应、尖角效应和邻近效应。

中频感应炉的线圈用于传递感应电流，然后加热工件。感应炉线圈是中频加热感应的重要组成部分。线圈形状应根据工件加热面形状确定。感应部分的铜管应与工件加热面平行或等距，相邻匝之间的电流方向应一致。

采购中频感应炉线圈时，首先确定中频感应炉的加热功率、加热温度、加热周期和工件规格，并提供进线电压、立排位置、进回水位置、线圈中心高度和感应器长度。如有必要，请提供电加热电容器的总数。

这些参数确定后，订购的中频感应炉线圈就不会出现任何问题，可以与原中频电源相匹配，达到设计的加热效果。

相关产品

定制冶金机械设备系列：电弧炉、矿热炉、LF精炼炉、真空炉、感应炉、除尘系统、水处理设备等。提供最先进的设备集成服务，冶金设备可根据客户的不同需求进行定制，产能可根据客户要求进行调整。

中频炉水冷电缆是一种将电能和冷却水同时传输到中频电炉的电缆系统。

坩埚是感应炉的重要组成部分，它是实现感应加热能理转化和金属冶炬的基础。

我们已完成的项目

1 EAF-50t/32 MVA电弧炉，
1 LFV-60t/16MVA精炼炉，
1 VC-90t/60t真空浇注装置，
2套全自动合金加料系统，
1套120000Nm3/h除尘系统...

1台EAF-50t/25 MVA电动电弧炉、
2台LF-25t/5MVA精炼炉、
1套全自动合金装料系统、
以及其他公共辅助设施（钢包、钢包车、料篮等）...

电弧炉变压器额定功率3600kVA；
炉壳内径：φ3200mm；
电极直径：φ300mm；平均浇注量：最大12t。

三瑞在炼钢炉工艺设备的设计、制造、安装、调试方面拥有丰富的经验。将您的项目详细信息及需求发送给我们，我们的工程师团队将根据您的需求从头到尾设计冶金炉设备系统解决方案。
