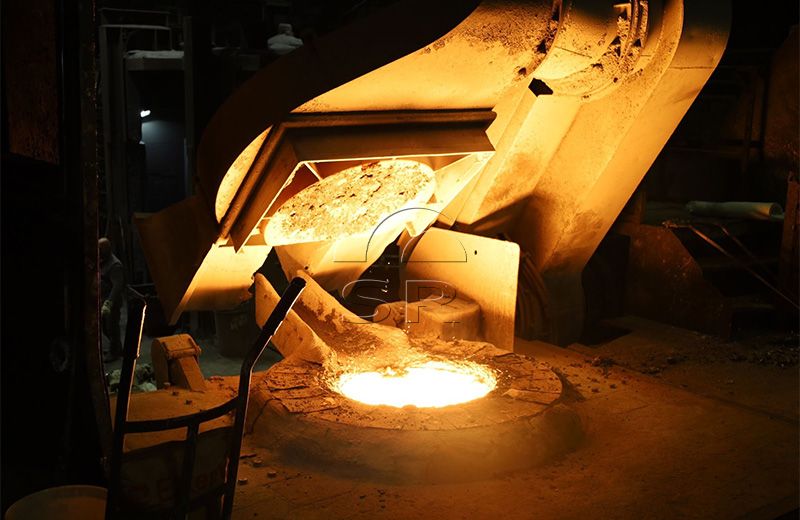

Sanrui 熔化铸钢感应炉介绍
熔化铸钢感应炉的主要部件有感应器、炉体、电源、电容和控制系统等。
熔化铸钢感应炉除能在大气中加热或熔炼外，还能在真空和氩、氖等保护气氛中加热或熔炼，以满足特殊质量的要求。熔化铸钢感应炉在透热或熔炼软磁合金、高阻合金、铂族合金、耐热、耐蚀、耐磨合金以及纯金属方面具有突出的优点。
感应炉主要用途
熔钢感应炉主要用途熔炼碳钢、低合金钢和合金钢（20L、20GL、12X18N9TL、12X11N10M3T、15X1M1FL等牌号）。
熔化铸钢感应炉设备特点
熔化铸钢感应炉机械部分由炉体、电气部分、水冷系统、倾炉装置、液压系统等组成。
水冷电缆采用冷压成型工艺与铜绞线压接。
为并联逆变器研制开发的第五代智能控制器,已广泛应用于各种金属的熔炼、保温及感应加热设备的电源控制。
控制器为单板集成控制板，采用数字触发，具有可靠性高、精确性高及调试容易，继电元件少。
先进的扫频式类它激、零电压启动技术，启动成功率达100%。
自动跟随负载变化，运行时具有非故障性的自动再启动功能以及功率自动调节功能。具有理想的限流、限压，特有的关断时间或逆变角控制，保证设备可靠运行。
具有完善的多级保护系统(水压、缺相、欠压、过流、过压、关断时间、直通、操作联锁等)。
熔钢感应炉设备组成
炉体部分：熔化铸钢感应炉炉体部分由感应炉(两台，一台用于冶炼，另一台备用)、炉盖、炉架、倾炉油缸、炉盖移动启闭装置等组成。
电气部分：电气部分由电源变压器、主接触器、平衡电抗器、平衡电容器、补偿电容器和电气控制台等组成。
水冷系统：冷却水系统包括电容器冷却，感应器冷却和软电缆冷却等。冷却用水系统是由水泵和循环水池或冷却塔以及管道阀门等组成。
液压系统：液压系统包括油箱、油泵、油泵电机、液压系统管道与阀门和液压操作台等。
Sanrui 熔化铸钢感应炉技术优势
升温快，效率高
熔化升温快、炉温容易控制、生产效率高。
操作便捷
电气自动化控制采用人机界面，界面模拟真实炉体形式，操作便捷。
安全稳定
炉体抗震结构设计、配备多功能漏炉检测报警系统、独有的平行线圈结构等独特设计确保中频无心感应炉的安全性。
降低耗电量
配备特殊结构磁轭及异型线圈导体，可降低约10%的熔化耗电量。
自动化操作
屏幕人性化的人机界面，支持多语言切换，除基本运行数据显示以外，还具备自动烧结、自动预热、故障管理分析、数据导出等功能，为工厂自动化生产提供支持。
环保
炉子周围温度低、烟尘少、作业环境好。
铸钢感应炉设备主要技术参数
| 1 | 额定功率 | 3750KW |
| 2 | 额定频率 | 300Hz |
| 3 | 额定容量 | 5T |
| 4 | 最大容量 | 5.5T |
| 5 | 电源规格型号 | KGPS3750-0.3S BL1-1 |
| 6 | 输入电压 | 660V/6 相 |
| 7 | 整流方法 | 12 脉整流 |
| 8 | 输入电源频率 | 50Hz |
| 9 | 输出直流电压 | 891V |
| 10 | 输出中频电压 | 3000V |
| 11 | 直流电流（总） | 4208A |
| 12 | 输出频率 | 500Hz |
| 13 | 输出功率 | 3750KW |
感应熔炼炉供货范围
炉体(含炉架、炉盖、感应器、磁轭、坩埚模耐火胶泥等)
液压系统(含倾炉液压缸、泵、电机)
水冷管
水冷电缆
炉衬材料（石英沙）
整流变压器 中频电源柜‚电抗器及电容器组架
倾炉操作台
漏炉报警装置
打炉振动工具
感应炉熔炼工艺
01
中频感应电炉利用中频电源建立中频磁场，使铁磁材料内部产生感应涡流并发热，达到加热材料的目的。
02
中频电炉采用 200-2500Hz中频电源进行感应加热，熔炼保温，中频电炉主要用于熔炼碳钢，合金钢，特种钢，也可用于铜，铝等有色金属的熔炼和提温。
03
设备体积小，重量轻， 效率高，耗电少，熔化升温快，炉温易控制，生产效率高。
04
感应炉熔炼有酸性与碱性炉衬的不同 ,还有氧化法与不氧化法的冶炼方法不同，视不同钢种，采取不同方法冶炼。
05
酸性感应炉不能用来冶炼高锰钢，也不适于冶炼含铝和含钛的钢种。不适用于氧化法炼钢。
06
感应炉碱性坩埚融化法熔炼工艺流程:
炉料的选择→金属材料的选择→合金材料的选择→配料、装料→炉前检验→成分控制→通电溶化→加余料、捣料助熔→扒渣取样→调整成分、测温→终脱氧、出钢浇筑→脱模与冷却。
Sanrui 中频感应炉技术优化
紧凑的电源柜体设计，节约土地资源，降低客户前期投入成本。
磁轭配置在线圈的外围，能够防止磁通泄漏，降低能耗实现节能。
磁轭从线圈外围为线圈提供强力的支撑，从而起到稳定炉衬寿命的作用。
采用特殊异型截面的无氧铜管，与圆形和方形铜管相比，熔化效率提升约2%。
旋风式吸尘罩或者环形吸尘罩，供灵活选择配置。
酸性、碱性及中性筑炉材料均采用干粉式筑炉材料。铸铁适用酸性筑炉材，铸钢适用于氧化镁等碱性筑炉材，有色金属适用石墨坩埚及高纯氧化铝的筑炉材。
炉体采用抗震（里氏7级标准）结构设计，配备特殊结构磁轭及异型线圈导体，实现炉体的安全高效运行。
内置故障检测监视器：多种传感器时刻收集设备运行数据，异常情况及时报警并切断电源运行，人机界面自动弹出故障内容，并指导维修人员进行故障排除修理。
Sanrui提供的服务
Sanrui可以提供感应炉基础布置和布置图
Sanrui将派工程师到贵厂安装调试机器，值得信赖的售后服务。
Sanrui提供操作与维护人员培训，冶炼设备易于操作和维护
有竞争力的价格和优良的品质
投资少，生产效率高，高回报率
熔炼设备性能稳定，安全生产
产品可根据不同需求定制
生产能力可根据客户要求进行调整
环境友好，低能耗
作为一家拥有设计、制造、安装、调试和投产炼钢工艺设备丰富经验的生产商，Sanrui提供感应炉工程咨询，可研发，设计，设备供货，系统集成及软件编制，施工，安装，调试, 项目管理，技术服务与培训，生产指导，运营维护，备品备件供应等全方位工程技术服务。
发送您的项目详细需求给我们，我们的工程师团队将会为根据您的需求设计感应炉熔炼生产线方案。
