LF 20T钢包精炼炉

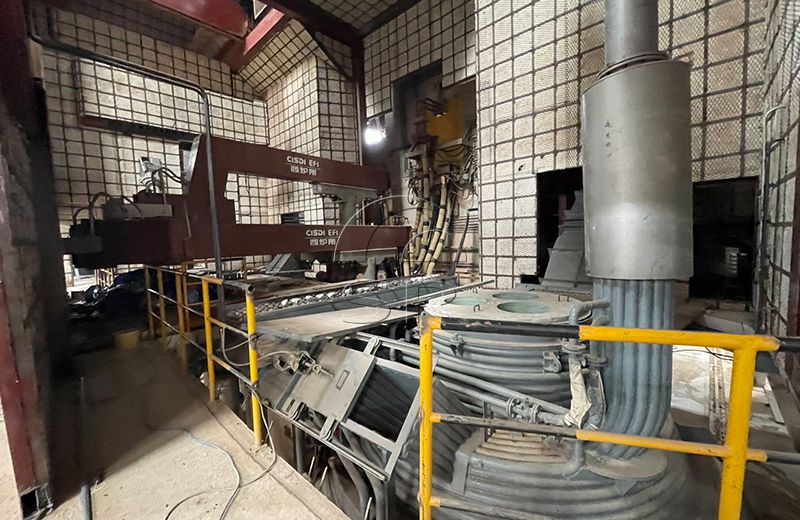

LF 20T钢包精炼炉介绍

LF 20T钢包精炼炉具有常压电弧加热、包底吹氩搅拌、减少包内造渣的功能。

LF 20T电炉变压器额定容量为3500kVA，一次电压为33kV。据此预计升温速率可达3℃/min，LF炉精炼周期为48min（含工艺准备时间）。

立即咨询

下一个产品

简介应用炉设备设备组成技术优势参数供货工艺技术优化服务

LF 20T钢包精炼炉介绍

LF 20T钢包精炼炉具有常压下电弧加热，包底吹氩气搅拌，包内造还原渣功能。在LF炉精炼过程中，使冶金反应的冶金热力学，冶金动力学得以充分发挥，提高精炼效率，提高钢液的纯净度，降低能耗。

LF 20T炉变压器额定容量为3500kVA，一次电压33kV，据此估算，升温速度可达3℃/min，LF炉精炼周期为48min（含工艺准备时间）。

LF炉的炉体是钢包，对钢包的形状有特殊要求，直径与深度（D/H）比值，一般为0.9～1.1锥度4-8°。

电极升降系统，采用三臂结构。采用此结构的最大优点是可以减小电极心圆直径。提高耐火材料寿命。

LF炉加热盖，采用管式水冷炉盖，有利于保持钢包内的还原气，有利于精炼。

钢包底吹氩气搅拌，钢包径深比D/H=0.9～1.1。

LF-20t钢包精炼炉具有加热升温，合金成分微调，氩气搅拌，侧温取样，脱硫、去杂质，喂丝等功能。用于钢水成分微调，升温等。

LF 20T钢包精炼炉主要用途

LF型钢包精炼炉可供初炼炉（电弧炉，平炉，转炉）钢水精炼使用；

是生产优质碳素钢、合金结构钢、轴承钢、工具钢、金结构钢、不锈钢等钢材的重要冶金设备；

LF炉精炼方法以前主要用于精炼特殊钢，生产工艺以电弧加热、氩气搅拌和炉渣精炼为主。

LF 20T钢包精炼炉设备特点

1、LF-20t钢包精炼炉整体结构采用钢包车移动方案。它由机械设备和电气设备两部分组成。

2、机械部分由钢包盖、加热站桥及炉盖升降机构、加料斗、电极升降装置、短网、液压站、氩气系统、冷却水系统、压缩空气系统等组成。

3、加热工位桥架，既是炉盖提升机构，电极导向装置以及加料斗等部件的安装支撑架，又是电极伸出的操作平台。它由钢材焊接而成，具有一定的承载能力。

4、电极升降装置和短网是钢包炉的核心部件。

5、短网采用优化的三角形布局，使三相电源处于最佳工作状态。

6、电极升降机构既是电极的支撑，又是传输大电流的载体。它由电极横臂和立柱组成。

7、电气设备由高压供电系统、变压器、低压供电控制系统、电极升降自动控制系统、钢包车行走控制系统、液压控制系统等组成。

LF 20T钢包精炼炉设备组成

LF 20 T钢包精炼炉设备由钢包、钢包车及拖缆、喂丝机、包盖及包盖提升装置、加热桥架、电极升降机构、导电横臂和电极升降装置，短网、水冷系统、压缩空气系统、液压系统、氩气系统、测温取样装置、自动加料系统钢包炉变压器、高压柜、低压电气和PLC自动化控制系统等组成。炉子吨位从10tons到300tons。

三瑞LF 20T钢包精炼炉技术优势

运行可靠、成本低

电弧炉大电流系统采用纯铜作为导电介质，整个电路的电阻较小。充分考虑到电流通过导体时的集肤效应，横臂采用箱型铜钢复合板式结构，可有效的减少电阻和热量侧产生。合理的大电流系统布置，让各项电流阻抗更小。

LF钢包精炼炉结构合理、安全稳定

LF钢包精炼炉可采用桥式框架、炉盖独立框架形式；单臂、三臂。钢包回转台式、炉盖旋转式等。整套液压驱动配备有蓄能器，起到液压系统稳压的作用，让设备运行更稳定。同时在停电等突发事故中，可继续执行设备未完场动作，提高了冶炼的安全性。

减少电极消耗

采用防电极折断系统，可以有效降低冶炼过程中电极折断的概率。尤其是在废钢熔炼过程中，避免电极断裂就相当于节省了一炉钢水，减少了经济损失。

操作简单方便

电气自动化控制采用人机界面，界面模拟真实炉体形式，操作便捷。配料，上料，冶炼，出钢，可全部在计算机上操作。

精炼钢种多，质量高

对初炼炉钢水进行精炼，进一步提高钢水质量的中间工艺设备。可精炼轴承钢、合金结构钢、工具钢、优质碳素结构钢等。

多样化除尘系统

我们配备多种除尘系统，可根据不同国家的环保要求配备不同形式的除尘设备。

LF主要技术参数20吨钢包精炼炉

序号	项目	单位	内容	备注
1	公称容量	t /炉	20
2	钢水处理量	t /炉	18～25	Qmax= 25 t
3	最大容量时钢液上部净空	mm	400
4	电极消耗	kg/kWh	0.012
5	渣层厚	mm	130～180
6	炉龄	炉/役	≧50
7	电极直径	mm	Φ250	HP
8	电极分布圆直径	mm	Φ480
9	变压器容量	kVA	3600
10	平均升温速率	℃/min	≧≥3.5
11	平均处理周期	min/炉	≦40
12	年处理能力	10⁴t/a	≧18	按平均处理量计
13	年有效作业天数	d/a	350

LF 20吨钢包精炼炉供货范围

三瑞电炉是钢包精炼炉制造商和供应商之一。三瑞可提供定制化8吨至300吨钢包炉及其配件的LF精炼炉。部分产品可由我公司钢包精炼炉厂根据图纸定制。

机械设备：钢包、钢包车（车体、减速机、制动器、电机、车轮等）及拖缆装置、电极升降机构（导电横臂、电极夹紧放松装置、电极升降机构、液压缸等），水冷炉盖，加热桥架（桥架、机架、平台、护栏、加料斗、液压缸、板式链、链轮等），炉盖提升机构，人工测温装置，合金加料系统，电极接长装置，喂丝收购合并，喂丝机水冷升降导管及喂丝机平台。

电气及自动化设备：短网系统、变压器、高压供配电系统、低压供配电系统、自动化系统。

辅助设备：液压系统、冷却水系统、氩气系统、压缩空气系统、电动润滑系统。

LF 20T钢包精炼炉冶炼工艺

LF钢包精炼炉炼钢工艺流程：精炼前准备→转炉出钢装料→行车吊运→坐入钢包车→连接吹氩管→钢包开至精炼工位→下降炉盖→降电极加热→测温取样→加第一批脱氧剂及补充渣料→合金微调加第二批脱氧剂（渣白）→测温调整供电制定→精炼控制温度→喂丝→软吹氩→加保温剂→吊包至连铸

常压下电弧加热升温，测温取样，最终温度精确控制从而可以优化浇注温度；

合成渣精炼、脱硫、除氧、脱气、去除夹杂；

底吹氩气搅拌，使钢水温度均匀、成分均匀、纯净；

对合金进行微调，精确控制成分，通过铁合金元素或铝或喂丝可以高效地达到最终要求的化学成份；

配备喂丝机，使得钢液脱硫、脱氧，改变夹杂物形态和分布以及准确控制合金元素，同时具有合金收得率高，钢液温降小，环境污染小；

作为一次精炼炉与连铸机之间的缓冲装置，保证一次精炼炉与连铸的配套生产，实现多炉连铸。

LF-20t钢包精炼炉具有加热升温、合金成分微调、氩气搅拌、侧温取样、脱硫、除杂、喂丝等功能，用于钢水成分微调以及供暖等。

三瑞LF 20T钢包精炼炉技术优化

双工旋转电极。

钢包回转台双工位技术。

在线喂丝技术。

自动测温采样技术。

增加废钢技术。

自动吹氩控制技术。

LF一键炼钢技术。

提供的服务作者：三锐

1 作为国内著名的钢包精炼炉制造商和供应商之一，三瑞可以提供基本的20T LF钢包精炼炉布置图和布局图。

2 Sanrui将派工程师到您的钢包精炼炉工厂安装和调试机器，并提供可靠的售后服务。

3 三瑞为操作人员和维护人员提供培训，熔炼设备易于操作和维护。

4 三瑞LF精炼炉制造商提供具有竞争力的价格和优良的品质。

5 投资少，生产效率高，回报率高。

6 冶炼设备性能稳定，安全生产。

7 产品可根据不同需求定制。

8 生产能力可根据客户要求进行调整。

9 环保、低能耗

作为中国知名钢包精炼炉制造商和供应商之一，三瑞具有丰富的炼钢工艺设备的设计、制造、安装、调试和投产经验。

三瑞提供LF钢包精炼炉工程咨询，包括研发、设计、设备供应、系统集成和软件编写、施工、安装、调试、项目管理、技术服务和培训、生产指导、操作维护、备品备件供应等综合服务工程技术服务。

将您的项目详细信息发送给我们，我们的工程团队将根据您的需求设计LF 20T钢包精炼炉炼钢生产线解决方案。
