水冷电缆技术详解：结构、参数、制造工艺与质量检测

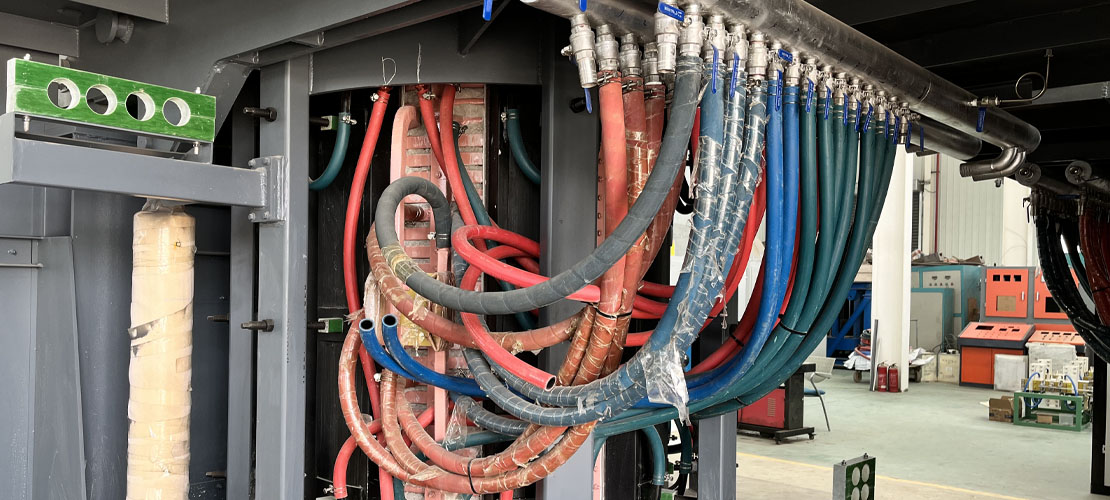

中频炉水冷电缆是中频感应电炉系统中的重要电流连接部件，主要用于中频电源与感应线圈之间的大电流传输。由于中频感应炉在运行过程中具有电流大、发热量高、工作环境复杂等特点，普通电缆难以长期满足其散热和机械强度要求，因此采用内部循环水冷却的水冷电缆成为中频炉电气连接系统的重要解决方案。

水冷电缆通过高导电性软体铜导线传输电流，并利用循环冷却水及时带走运行过程中产生的热量，从而降低电缆温升，提高大电流传输的稳定性和安全性。其性能不仅取决于导线截面积，还与冷却水流量、外套管性能、连接结构、绝缘性能及机械强度密切相关。

本文将从水冷电缆的结构组成、主要技术参数、制造工艺、质量检测、运输储存及维护等方面进行详细介绍，帮助中频感应电炉及冶金设备用户更全面

地了解水冷电缆。

第一章 水冷电缆概述

1.1 什么是水冷电缆？

水冷电缆是一种采用循环水冷却结构的大电流柔性电缆，主要应用于中频感应电炉、感应加热设备以及其他需要传输大电流的工业电气系统。

与普通电力电缆不同，水冷电缆内部设置冷却水通道。设备运行时，电流通过软体铜导线传输，同时冷却水在电缆内部循环，将导体产生的热量及时带走，使电缆能够在较高电流负荷下保持稳定运行。

因此，一套性能可靠的水冷电缆需要同时具备：

• 良好的导电性能

• 稳定的水冷散热能力

• 可靠的绝缘性能

• 足够的机械强度

• 良好的柔韧性

• 可靠的端部密封和连接结构




1.2 水冷电缆的主要结构

水冷电缆通常由以下主要部件组成：

外套管、软体铜导线、卡箍、电极头、水嘴及相关连接部件。

外套管通常采用高强度合成橡胶材料，并设置夹布增强层，使其能够承受内部冷却水压力以及设备运行过程中的机械应力。

软体导线主要采用高导电性的铜绞线制造，通过合理的结构设计和绝缘处理，提高电流传输效率，同时保持电缆所需的柔韧性。

电极头用于实现水冷电缆与中频电源、感应线圈等设备之间的可靠连接。电极与铜导线通常采用冷压连接工艺，减少传统焊接工艺可能造成的接触电阻增加和局部热影响。

卡箍用于固定外套管和电极连接区域。采用非磁性不锈钢卡箍能够减少磁场环境下可能产生的影响，并提高连接部位的稳定性。

第二章 水冷电缆技术参数与性能要求

水冷电缆的选型不能只看导线截面积，还需要综合考虑额定载流量、冷却水流量、工作水压、最小弯曲半径、绝缘性能和机械强度等参数。

2.1 主要技术参数

软体导线截面积

软体导线的标称截面积通常以 mm² 表示，是影响水冷电缆载流能力的重要参数之一。

在实际选型过程中，应根据中频电源输出电流、工作方式、运行时间以及冷却条件确定合适的导线截面积。截面积越大，通常能够满足更高的载流要求，但电缆整体尺寸和重量也会相应增加。

额定载流量

额定载流量表示水冷电缆在规定工作条件下能够安全传输的电流。

由于水冷电缆采用循环水散热，其实际载流能力与冷却水流量、水温、导体截面积以及连续工作时间等因素有关。因此，在实际应用中不能脱离冷却系统单独评价电缆的载流能力。

冷却水流量

冷却水是水冷电缆正常运行的重要条件。稳定、充足的水流能够及时带走导体产生的热量，降低电缆工作温度。

因此，中频炉水冷电缆在安装时，应确保冷却水系统具备稳定的供水能力，并定期检查水路是否存在堵塞、泄漏或流量不足等问题。

最小弯曲半径

水冷电缆具有较好的柔韧性，但安装时仍必须满足规定的最小弯曲半径。

弯曲半径过小可能导致外套管受到过大的机械应力，甚至影响内部铜导线和冷却水通道。因此，在中频炉设备安装和维护过程中，应避免电缆出现急弯、折弯或长期受力弯曲。

几何平均半径（GMR）

几何平均半径（Geometric Mean Radius，GMR）是高频及中频电气系统设计中使用的重要电气参数之一，可用于相关电感及电气特性的计算。

对于中频感应电炉系统而言，水冷电缆的结构参数、电气参数与系统匹配设计密切相关，因此在进行电缆选型和系统设计时，应结合实际工作频率、电流及设备结构进行综合计算。

2.2 水冷电缆性能要求

为了保证水冷电缆在中频感应电炉等设备上的长期稳定运行，其外套管、导体连接和整体结构需要满足相应的电气、机械和水压性能要求。

根据原有技术要求：

• 外护套胶管耐击穿电压应达到 4000 V以上

• 工作水压应不低于 0.8 MPa

• 200 mm²标称截面积电缆试验拉力为 15 kN

• 截面积每增加100 mm²，试验拉力相应增加 5 kN

• 电极与导线采用可靠的冷压连接结构

• 电缆连接部位应具有良好的密封性和导电性




这些指标共同决定了水冷电缆在高电流、高温、高机械应力工作环境下的可靠性。

第三章 水冷电缆制造工艺详解

水冷电缆虽然属于柔性连接产品，但其制造过程涉及铜导体加工、端部冷压、橡胶外套管安装、机械固定以及密封等多个工艺环节。

制造工艺的精度会直接影响水冷电缆的导电性能、机械强度、密封性能和使用寿命。

3.1 电缆头加工

电极头是水冷电缆与设备连接的重要部件，其加工质量直接影响连接可靠性。

生产过程中，根据产品设计图纸选择符合要求的铜棒材料，并通过数控车床、铣床等设备进行精密加工，使电极头的尺寸、形状和连接位置满足设计要求。

采用整体机械加工方式能够减少焊接连接可能产生的缺陷，并提高电极头的机械强度和长期使用稳定性。

3.2 铜绞线裁切与端部处理

根据产品设计长度，对铜绞线进行精确裁切，并对端部进行预处理。

随后，在约 320 kgf/cm² 的高压油压设备上，利用专用束线模具对铜绞线端部进行压接成型。

这一工序对设备压力、模具尺寸及操作精度具有较高要求。压接质量直接影响后续电极安装以及电流传输稳定性。

3.3 铜导线与电极冷压连接

完成铜绞线束线后，通过专用压铜头模具，将铜绞线冷挤压进入电缆电极内部。

这种冷压连接方式可以形成稳定的机械连接和电气连接，减少焊接过程中可能产生的局部热影响及接触电阻变化。

对于大电流水冷电缆而言，端部连接质量是影响整体性能的重要因素，因此需要对压接压力、模具精度和连接状态进行严格控制。

3.4 外套管安装与固定

完成铜导线和电极组装后，使用专用设备将预制外套管安装到铜绞线外部，并按照设计要求准确控制胶管与铜电极之间的位置关系。

最后使用带锁定结构的非磁性不锈钢卡箍对外套管进行固定。

合理的卡箍结构能够提高电缆端部的固定可靠性，同时减少磁场环境下金属部件对设备运行产生的不利影响。

第四章 水冷电缆质量检测体系

水冷电缆长期工作在大电流和复杂工业环境中，因此出厂前必须经过严格的质量检测。

完整的质量检测通常包括绝缘电阻测试、耐压试验、水压试验和机械拉力测试等项目。

4.1 绝缘电阻测试

绝缘电阻是评价水冷电缆绝缘性能的重要指标。

根据原有检测要求，可按照 GB/T 10066.1-1988 规定的方法进行检测，在软体导线与附加电极之间测量绝缘电阻。

附加电极可以采用水槽、石墨涂层或金属箔等形式，使外护套表面形成相对稳定的等电位环境。

当使用水槽作为附加电极时，电缆两端伸出水面的长度需要控制在约 300 mm，以保证检测条件的一致性和测量结果的可靠性。

4.2 绝缘耐压试验

耐压试验主要用于验证水冷电缆绝缘系统在规定电压条件下的安全性能。

测试过程中逐步升高试验电压，并观察电缆是否发生击穿、闪络等异常现象。

通过耐压测试，可以进一步验证外套管及相关绝缘结构的可靠性，降低产品在实际高电压工作环境中发生绝缘故障的风险。

4.3 水压与密封性能测试

水压试验主要用于检查水冷电缆的冷却水通道及外套管密封性能。

按照原有技术要求，对电缆施加 0.8 MPa水压并保持30分钟，检查是否出现漏水，同时观察外套管是否发生鼓泡、局部变形等异常情况。

对于水冷电缆而言，水路密封性能非常重要。冷却水泄漏不仅会降低散热能力，还可能对电气连接系统造成安全风险。

4.4 机械拉力测试

抗拉力试验用于验证水冷电缆整体结构及端部连接的机械强度。

测试时，将装配完成的电缆安装到专用拉力设备上，并逐步施加规定试验拉力。

根据原有技术要求：

试验过程中需要重点观察电极、铜导线及外套管连接位置是否发生松动、脱落或结构异常，以确保水冷电缆能够承受设备运行过程中的机械应力。

4.5 出厂前清洁与包装

完成全部检测后，需要对水冷电缆进行出厂前处理。

电缆内部应彻底排出积水，并使用压缩空气进行干燥处理，以降低长期运输和储存过程中内部腐蚀的风险。

外套管可使用尼龙刷和清水清洁；电极表面可使用丙酮进行擦拭，确保产品表面洁净。

对于尺寸较大的水冷电缆，可采用木箱等方式进行包装。包装过程中需要注意电缆的弯曲半径，避免因运输固定方式不当导致电缆受到过度弯曲或机械损伤。

第五章 水冷电缆运输、储存与维护

5.1 水冷电缆运输要求

水冷电缆属于具有柔性结构和精密连接部件的工业电气产品，在运输过程中需要避免受到冲击、挤压和过度弯曲。

对于尺寸和重量较大的电缆，应使用合适的起吊和搬运设备，并由经过培训的操作人员进行装卸。

运输过程中应合理固定电缆，避免电缆长期悬空、拖拽或超过规定弯曲半径，从而保护内部导体、冷却水通道和端部连接结构。

5.2 水冷电缆储存条件

水冷电缆应存放在干燥、清洁、通风良好的室内环境，并远离油污、腐蚀性气体及其他可能影响橡胶和金属部件性能的物质。

建议储存环境温度控制在 -10℃至55℃ 范围内，避免长时间暴露在极端温度环境中。

长期储存时，应定期检查电缆外套管、金属连接件以及电缆内部状态，防止因潮湿、腐蚀或材料老化影响产品性能。

5.3 水冷电缆日常维护

水冷电缆在中频感应电炉系统中长期运行时，应建立定期检查制度。

重点检查以下项目：

• 冷却水流量是否正常

• 冷却水系统是否存在泄漏

• 电缆表面温度是否异常升高

• 外套管是否出现裂纹、鼓泡或变形

• 电极连接位置是否松动

• 卡箍是否保持牢固

• 电缆是否存在过度弯曲或机械损伤




如果发现水流不足、温度异常、外套管损坏或连接部位松动，应及时停止相关设备并由专业技术人员进行检查和处理。

合理的安装、正确的冷却水管理和定期维护能够有效降低水冷电缆故障率，并延长产品使用寿命。

第六章 水冷电缆在中频感应电炉中的应用

水冷电缆主要用于需要进行大电流柔性连接的工业设备，其中中频感应电炉是其典型应用领域。

在中频感应电炉系统中，水冷电缆通常承担中频电源与感应线圈之间的电流传输任务。由于中频电源具有较大的输出电流，并且设备运行过程中会产生持续热量，因此电缆需要同时满足较高的导电能力和散热要求。

相比普通电缆，水冷结构可以利用循环冷却水快速带走导体产生的热量，使电缆在较高电流负荷下保持相对稳定的运行温度。

因此，在选择中频炉水冷电缆时，应根据中频电源功率、工作电流、频率、连接距离、安装空间、冷却水条件以及电缆弯曲要求进行综合选型。

第七章 如何选择合适的水冷电缆？

对于中频感应电炉及其他大电流设备而言，水冷电缆的选型应从以下几个方面综合考虑：

第一，确认工作电流。
根据设备额定电流和实际运行工况确定所需电缆截面积和载流能力。

第二，确认冷却条件。
检查设备冷却系统能够提供的水流量、水压和水温，确保满足水冷电缆的散热要求。

第三，确认安装尺寸。
根据设备安装空间、电缆长度和运动范围确定合适的电缆规格及最小弯曲半径。

第四，确认连接方式。
电极尺寸、安装孔位置及端部连接结构应与中频电源和感应线圈匹配。

第五，确认机械性能。
对于长期受到拉伸、摆动或机械振动的应用环境，应重点关注电缆的抗拉性能、端部固定方式和外套管强度。

第六，关注质量检测。
选择水冷电缆时，应了解产品是否经过绝缘、耐压、水压和机械性能等出厂检测，以确保其适用于实际工业工况。

结语

水冷电缆虽然属于中频感应电炉系统中的连接部件，但其导电、冷却、绝缘和机械性能都会直接影响设备的运行稳定性。

一根高质量的水冷电缆，需要从材料选择、铜导线加工、电极制造、冷压连接、外套管装配，到绝缘测试、水压测试和机械性能检测建立完整的质量控制体系。

对于中频感应电炉及大电流工业设备用户而言，合理选择水冷电缆规格，并做好冷却系统管理、安装和定期维护，是保证设备安全运行和延长电缆使用寿命的重要措施。

三瑞电炉专注于水冷电缆及电炉配套产品的研发、生产与质量控制，并为产品提供完善的售后保障。按照原有服务政策，产品自出厂之日起 12个月内，因制造质量问题导致损坏或无法正常使用，公司提供相应的维修或更换服务。
