45t-EBT高阻抗电弧炉

2025-08-14

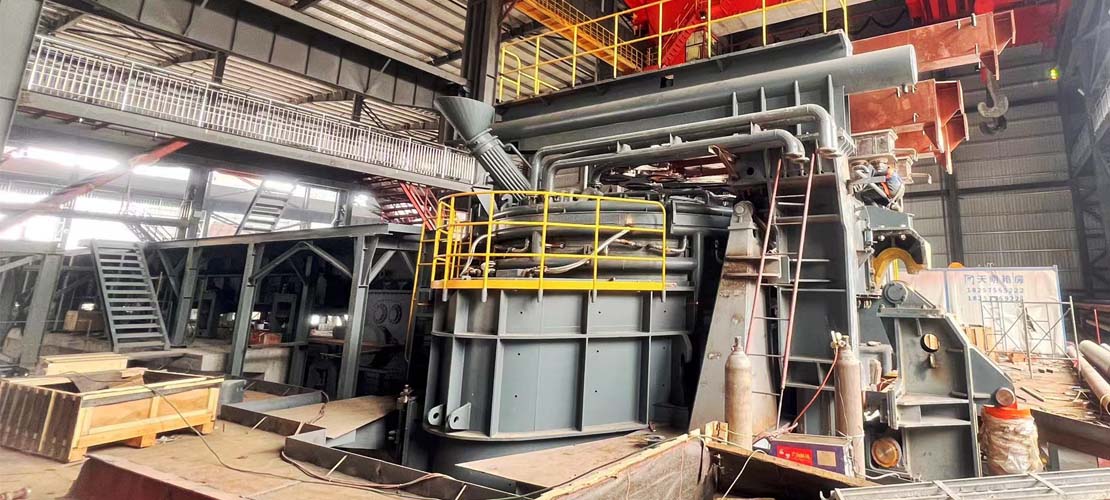

45t-EBT高阻抗电弧炉

1、45t-EBT高阻抗电弧炉主要技术特点

45t-EBT高阻抗电弧炉是在变压器一次侧串联一个带抽头的固定式电抗器，依靠电抗器电感限制电流变化的动态特性和较高的燃弧电压，从而实现电炉以较高的二次电压和较低的二次电流进行操作，并能保证长弧稳定燃烧；可采用更高功率的变压器，且提高了电效率，加快生产节奏，提高了生产效率，从而使电耗和电极消耗大大降低。

2、45t-EBT高阻抗电弧炉结构形式

⑴、传动特点：

电弧炉的炉体倾动、炉盖升降、炉盖旋转、旋转锁定、电极升降、电极放松、水平支撑、EBT检修平台旋转等均为液压驱动，EBT出钢口开闭用手动，炉门开闭、炉顶加料闸板阀开闭、炉后加料闸板阀开闭均为气动。

⑵、45t-EBT高阻抗电弧炉结构特点

①、旋转平台与倾动平台为一体的金属框架构件

②、管式水冷炉盖、炉壁、炉门

③、铜钢复合全水冷导电横臂

④、偏心底出钢

⑤、第四孔加辅料，第五孔排烟

⑥、高压电气开关设备和变压器之间串联电抗器

⑶、45t-EBT高阻抗电弧炉装料方式

炉盖升降旋转，炉顶加废钢。

3、45t-EBT高阻抗电弧炉主要技术特点和运行参数

⑴、炉子

名称	单位	数值	备注
公称容量	t	45	可长期超载20%
平均出钢量	t	40	炉内留钢5～15 t
变压器额定容量	KVA	32000
一次侧电压	KV	35
二次侧电压	V	650～515～380	13级
二次额定电流	KA	35.874
电抗器额定容量	kvar	7800
炉壳内径	mm	4600
熔池面直径	mm	3450
熔池深度	mm	940
电极直径	mm	450	超高功率电极
电极分布圆直径	mm	1050±20
电极升降行程	mm	3500
电极上升速度	m/s	9
电极下降速度	m/s	6
电极夹紧力	KN	～200
电极松开距离	mm	22	最大值
出钢最大倾角	°	20
出渣最大倾角	°	15
出钢倾炉速度	°/s	1
出钢回倾最大速度	°/s	3
出渣倾炉速度	°/s	1
炉盖旋转角度	°	75
炉盖旋转速度	°/s	～1.5
炉盖提升高度	mm	400
炉盖提升速度	mm/min	～15
炉盖下降速度	mm/min	～15
冷却水压力	MPa	0.4～0.6
炉壁水冷面积	m2	20.5	管式
炉盖水冷面积	m2	17	管式
炉壁冷却水耗量	m2/h	220
炉盖冷却水耗量	m2/h	160
液压系统压力	MPa	12	介质水-乙二醇
气动系统压力	MPa	0.4～0.6

⑵、变压器容量、电流、电压组合表

输入侧		开关位置	输出侧
容量(KVA)	电压(KV)		电压(KV)	电流(A)
32000	35	1	650	28432
		2	627.5	29433
		3	605	30538
		4	582.5	31717
		5	560	32991
		6	537.5	34372
		7	515	35874
30602		8	492.5
29204		9	470
27806		10	447.5
26408		11	425
25010		12	402.5
23612		13	380
