电弧炉SDL型水冷电缆：提升电弧炉运行效率与可靠性的关键组件

随着现代炼钢技术向高效率、低能耗及智能化生产方向发展，大功率电弧炉（EAF）和超高功率电弧炉（UHP EAF）在世界各地的钢铁厂中得到了日益广泛的应用。

对于电弧炉系统而言，连接炉用变压器与电极的短网在整体性能中起着至关重要的作用。短网的电阻、阻抗平衡、电流分布及冷却性能，直接影响着能耗、熔炼效率、电极消耗以及设备的使用寿命。

作为专业的电弧炉制造商，三瑞电炉（Sanrui Electric Furnace）研发并供应适用于电弧炉系统的SDL型组装式水冷电缆，旨在满足电炉大电流及连续作业的运行需求。

与传统的裸铜绞线电缆相比，SDL水冷电缆具有更高的载流量、更优的电气稳定性、更低的能量损耗以及更长的使用寿命，是现代大功率电弧炉的重要组成部分。

SDL型水冷电缆的结构特点与优势

SDL水冷电缆的结构与优势

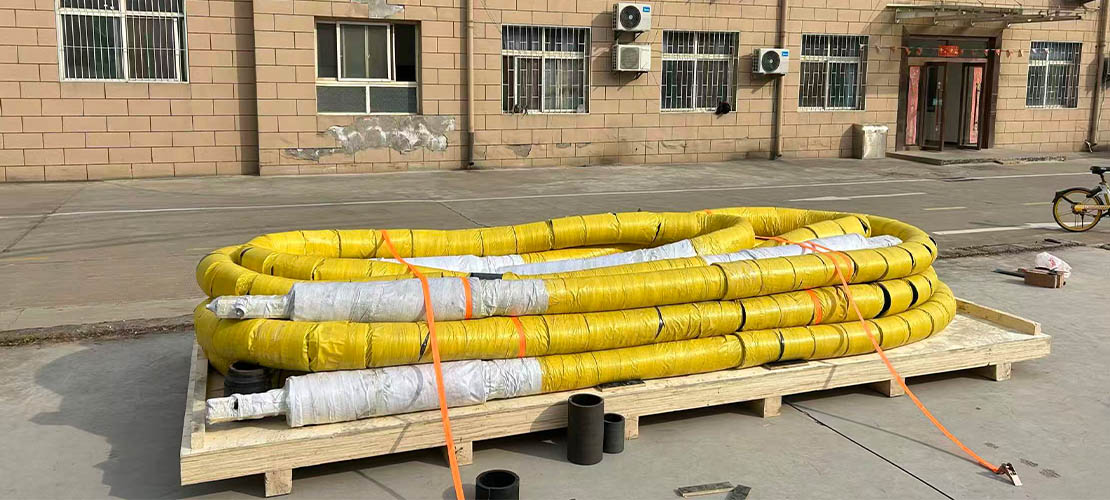

SDL水冷电缆是在传统铜绞线导体的基础上研发而成的，采用了专为电弧炉应用设计的整体式柔性结构。

该电缆由多股高导电率铜线、绝缘支撑芯、内部冷却水道、特种橡胶保护套以及水冷铜端子组成。

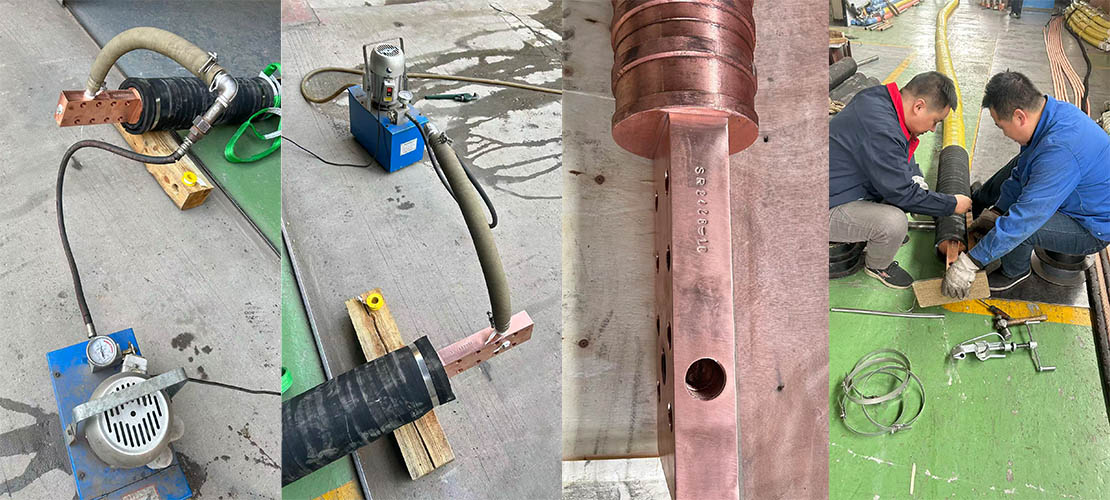

多股小截面铜线通过特殊制造工艺绞合而成。这种设计使电流在各根铜线间均匀分布，同时降低了接触电阻并提高了机械强度。电缆端子采用高压压接技术连接，形成了具有优异导电性和抗拉强度的高可靠性电气连接。

内部绝缘芯支撑着铜线，并保持稳定的圆形横截面。铜导体以优化的螺旋角度环绕在芯体周围，这不仅改善了电流分布，降低了感抗，还有助于平衡电弧炉短网的三相阻抗。

这种平衡的电气结构减少了电压波动，提高了电弧稳定性，并有助于降低炼钢过程中的能耗。

在电弧炉运行期间，电缆持续承受着电磁力、振动、弯曲以及因炉盖旋转和炉体倾动而产生的机械位移。SDL结构有效地防止了铜线间的相对位移，减少了磨损、电腐蚀及机械疲劳。

位于电缆芯体与外护套之间的特种设计冷却通道提供了高效的散热性能。冷却水进水温度约为5–10℃，在正常运行条件下，出水温度可控制在40℃以下。凭借有效的水冷和均匀的电流分布，该电缆可实现约4–5 A/mm²的电流密度，远高于传统的裸铜电缆。

外保护套采用高性能橡胶材料制造，具有优异的耐水、耐热、耐磨及抗老化性能。保护缓冲系统进一步降低了长期运行过程中的机械损伤风险。

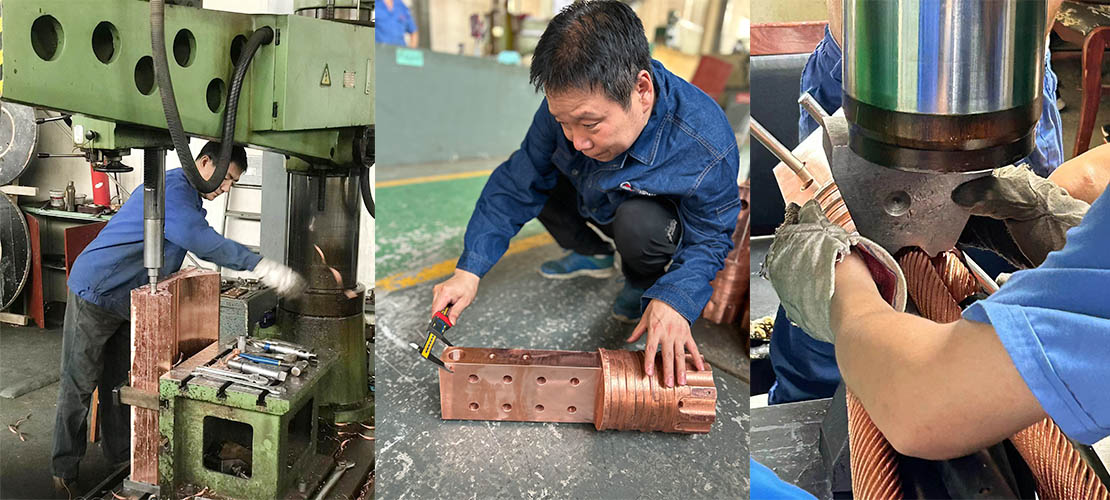

水冷电缆端子采用优质电解铜扁平连接结构，确保了安装便捷、导电可靠，并能有效冷却电缆连接区域。

与传统电弧炉电缆相比的性能优势

传统的电弧炉短网通常采用多根裸铜绞线并联连接。在运行过程中，电缆阻抗、接触电阻、趋肤效应及电磁力等方面的差异，往往会导致电流分布不均。

这会导致部分电缆过载，而另一些电缆则未得到充分利用，进而引发导体损坏加速、维护需求增加以及炉况运行不稳定等问题。

SDL 组装式水冷电缆通过一体化设计有效解决了上述问题。该电缆各相电气特性均衡，安装尺寸紧凑，重量更轻，且机械稳定性更佳。

在相似的工况下，传统裸铜电缆的运行电流密度通常在 1–1.5 A/mm² 左右，而 SDL 水冷电缆可达到约 4–5 A/mm²。

主要性能对比如下：

水冷电缆在高功率电弧炉中的节能应用

短网系统的性能直接影响电弧炉的运行效率。

采用 SDL 水冷电缆，钢铁厂能够降低电能损耗、提高电弧稳定性并提升熔炼效率。其优化的阻抗特性有助于减少不必要的能耗，从而提高炉体生产率。

在实际应用中，SDL 水冷电缆有助于实现以下效益：

• 降低耗电量

• 减少电极消耗

• 延长电缆使用寿命

• 减少非计划停机

• 降低维护成本

• 提高炉体整体可靠性

尽管水冷电缆的初始投资高于传统电缆，但其在节能、减少停机时间和延长使用寿命方面的优势，可在设备全生命周期内带来显著的经济效益。

三瑞SDL水冷电缆的应用领域

三瑞电炉SDL水冷电缆广泛应用于：

• 高功率电弧炉

• 超高功率电弧炉

• 钢铁冶炼厂

• 金属回收加工企业

• 铸造工厂

• 工业电炉升级改造项目

该产品既适用于新建电炉，也适用于现有电弧炉（EAF）的升级改造项目，能够满足客户对提高生产效率、降低运营成本及提升电气性能的需求。

为什么选择三瑞电炉水冷电缆？

作为经验丰富的电弧炉设备制造商，三瑞电炉依托先进的制造技术与丰富的实际应用经验，提供可靠的电弧炉（EAF）解决方案。

我们的 SDL 水冷电缆具备以下特点：

• 采用高导电率铜材制造

• 优化的冷却设计

• 可靠的电气连接

• 使用寿命长

• 可根据炉体容量及运行需求提供定制化方案

通过优化电弧炉短网系统的性能，三瑞水冷电缆助力钢铁生产企业实现更高效、稳定且经济的炉体运行。

结论

SDL型水冷电缆是现代大功率及超高功率电弧炉的关键部件。凭借其在载流能力、电气稳定性、冷却效率及耐用性方面的优势，它已成为替代传统裸铜电缆系统的理想选择。

对于旨在提升电炉性能、降低能耗并增强生产可靠性的钢铁企业而言，三瑞电炉（Sanrui Electric Furnace）的SDL水冷电缆提供了一套成熟且高效的解决方案。
