导电横臂是什么？结构、材料、工作原理及核心技术详解

导电横臂是电弧炉、钢包精炼炉、电渣重熔炉等冶金设备中的重要导电与承载部件，主要承担电极夹持、机械支撑以及电能传输等功能。与传统电极横臂采用导电铜管、绝缘环等独立结构不同，导电横臂将导电和支撑电极两种功能进行一体化设计，可以有效简化短网结构，增加导流截面积，降低电阻和电抗。

目前，导电横臂主要采用铜钢复合板结构，同时全铝合金型材导电横臂也逐渐成为轻量化和高效化方向之一。通过合理的截面设计、内部水冷结构以及电极夹持系统优化，导电横臂能够改善电炉供电系统的运行性能，对降低电耗、电极消耗和设备维护成本具有积极作用。

一、什么是导电横臂？

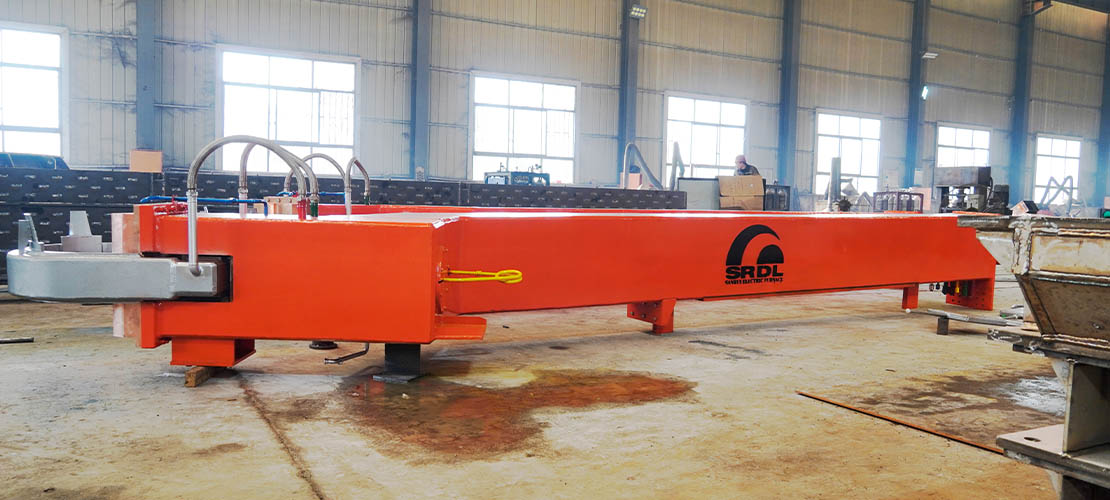

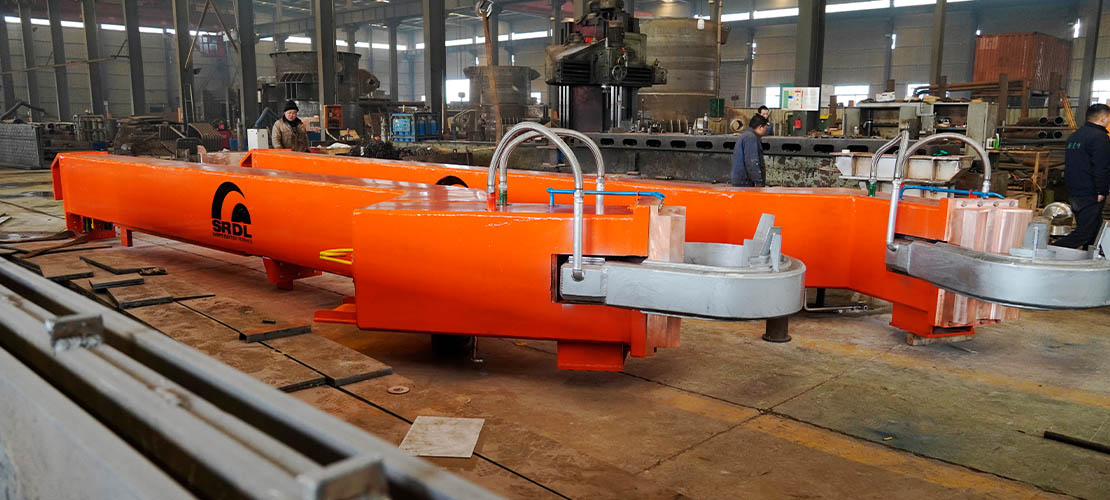

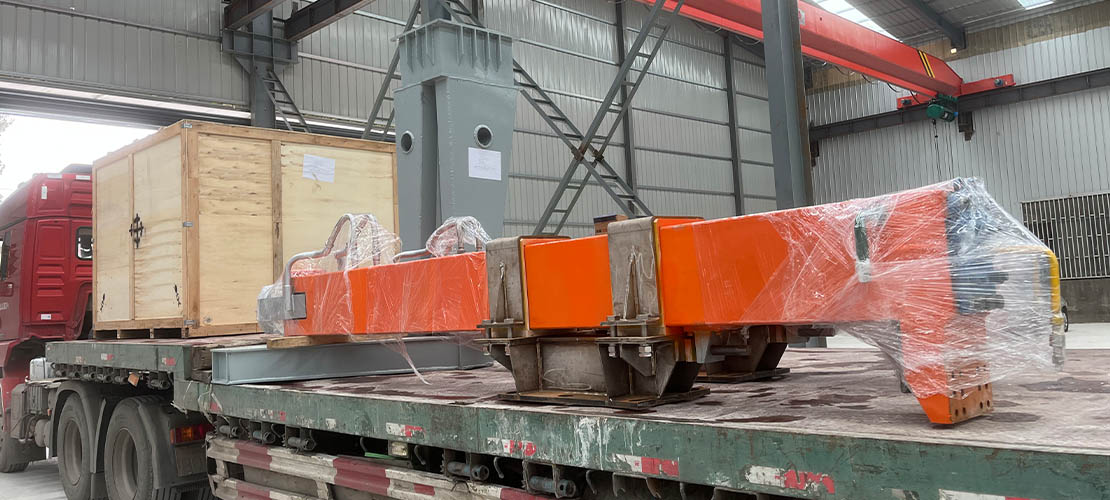

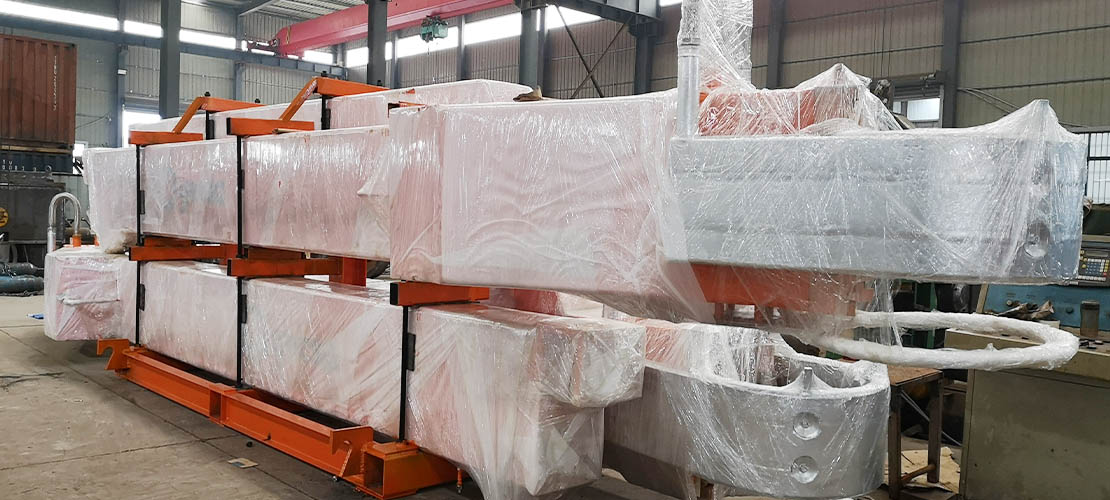

导电横臂是一种安装在电炉电极升降系统上的导电承载结构，其一端与电炉短网或水冷电缆连接，另一端通过电极夹头夹持电极。

在电炉工作过程中，导电横臂一方面需要承受电极及相关机构产生的机械载荷，并保证电极能够稳定升降和定位；另一方面需要将大电流电能传输至电极，使电极与炉料之间形成电弧，从而产生高温完成熔化和加热。

因此，导电横臂并不是普通的机械支撑件，而是兼具导电、承载、冷却、夹持和运动调节等多项功能的关键部件。

传统电极横臂通常需要配套导电铜管及多个绝缘环节，结构较为复杂。而导电横臂通过增加自身有效导电面积，将导电结构与承载结构进行整合，可以在一定程度上减少短网连接环节和维护工作量。

二、导电横臂主要应用于哪些设备？

导电横臂主要应用于需要通过电极进行大电流供电的冶金电炉设备，包括：

• 电弧炉（EAF）

• 超高功率电弧炉（UHP EAF）

• 直流电弧炉（DC EAF）

• 钢包精炼炉（LF）

• 电渣重熔炉（ESR）

• 其他采用电极加热方式的冶金设备

其中，在大容量、高电流的电弧炉系统中，导电横臂的导电截面积、结构刚度、冷却能力以及连接方式对整个供电系统的性能影响更加明显。

三、导电横臂的工作原理

导电横臂的工作可以概括为**“夹持电极、支撑电极、传输电流、冷却散热”**四个方面。

1. 夹持电极

导电横臂通过电极夹持系统固定电极，使电极在升降、调节以及电炉运行过程中保持稳定。

常见的夹持方式包括蝶形弹簧抱箍以及配套的气动或液压松开装置。合理的夹持结构能够提供足够的夹紧力，同时方便电极更换和维护。

2. 支撑电极

电极通常具有较大的长度和重量，在电炉运行过程中还会受到电弧、电磁力以及运动惯性等因素影响。因此，导电横臂需要具有良好的结构刚度和稳定性。

刚度不足可能导致电极运动过程中的振动，进而影响电弧稳定性。因此，导电横臂通常采用箱型或矩形框架结构，以提高整体抗弯和抗扭能力。

3. 传输电能

导电横臂通过其导电部分将电流传输至电极。与传统导电铜管相比，导电横臂能够通过较大的导流截面积降低电流传输过程中的阻抗。

对于大电流电炉而言，降低导电系统阻抗有利于减少电能损耗，并提高电能向炉内的有效输入。

4. 冷却散热

电炉运行时导电横臂需要承受大电流产生的热量，同时还会受到炉内高温辐射和火焰影响。因此，导电横臂内部通常设置冷却水通道。

通过持续循环的冷却水带走导电横臂运行过程中产生的热量，可以降低材料温升，保护导电横臂及相关连接部件。

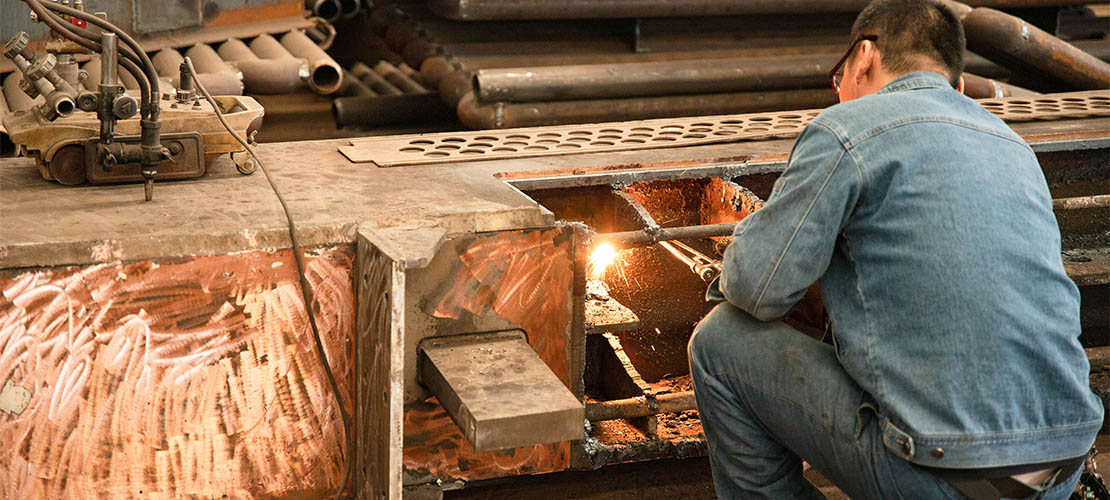

四、导电横臂的主要结构组成

根据不同设备和设计方案，导电横臂的具体结构会有所区别，但通常包括以下主要部分。

1. 横臂体

横臂体是导电横臂的主体结构，通常采用矩形或箱型截面设计。

其主要作用是承担电极重量及运行载荷，同时作为主要导电和冷却结构。常见制造材料包括铜钢复合板、铝钢复合板以及铝合金型材。

2. 电极夹持系统

电极夹持系统负责固定电极，通常包括电极抱箍、电极夹头以及相应的松开机构。

其中，蝶形弹簧抱箍具有结构紧凑、夹持可靠等特点；气动或液压松开装置则可以提高电极更换和操作效率。

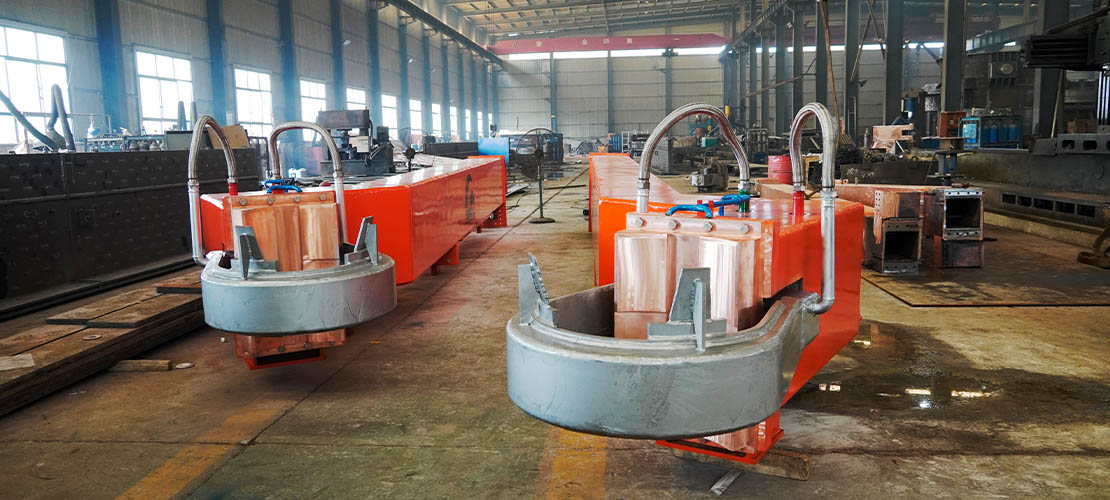

3. 电极夹头

电极夹头直接与电极接触，是导电横臂的重要导电部件之一。

在部分设计中，电极夹头采用铬铜合金或铜钢复合材料，并配合内部水冷结构，以提高其导电能力、耐热性能和使用寿命。

4. 冷却水路

冷却系统一般由进水管、回水管、内部水冷通道、金属软管等组成。

合理的水路设计需要保证冷却水能够覆盖主要发热区域，并控制不同区域之间的温度差，从而避免局部过热。

5. 水冷电缆连接板

水冷电缆连接板用于连接导电横臂和外部水冷电缆，是大电流供电系统的重要连接部件。

连接结构的导电面积、接触质量以及冷却条件都会对整体电气性能产生影响。

6. 电极喷淋环及吹灰装置

部分导电横臂还配备电极喷淋环、电极吹灰装置等辅助结构，用于改善电极工作环境并降低积尘、积渣等因素对设备运行的影响。

五、导电横臂采用什么材料？

导电横臂的材料需要同时满足高导电性、高强度、良好的散热能力以及耐高温工作环境等要求。

目前常见的材料和结构主要包括铜钢复合板、铝钢复合板和全铝合金型材。

1. 铜钢复合板导电横臂

铜钢复合板是目前较为成熟的导电横臂结构之一。

其基本设计为：

外层铜板负责导电，内层钢板负责机械支撑。

铜板与钢板通过复合工艺形成整体材料，再根据导电横臂结构加工制造。

这种结构兼顾了铜材料的导电性能和钢材料的机械强度，可以在较大的电流负荷下保持良好的结构稳定性。

铜钢复合板导电横臂通常采用箱型结构，内部设置水冷通道，适用于交流电弧炉等大电流冶金设备。

2. 铝钢复合结构

铝钢复合材料也可用于导电横臂，通过铝材与钢材结合，实现导电与机械支撑功能的兼顾。

相比传统钢结构，其主要价值在于利用铝材较轻的特点降低设备运动部分的重量。

3. 全铝合金型材导电横臂

全铝合金型材导电横臂是近年来受到关注的一种技术路线。

其横臂体通常采用铝合金型材，通过挤压成型形成芯管、边板以及中间加强筋等结构，再结合前后端铜铝复合连接板完成整体制造。

这种结构具有：

• 重量较轻；

• 强度较高；

• 制造周期相对较短；

• 耐腐蚀性能较好；

• 可减少焊接工序；

• 有利于电极快速升降。

在直流电弧炉中，由于直流供电不存在交流电流典型的集肤效应问题，铝合金导电横臂的轻量化优势更加容易体现，因此在部分直流电弧炉设备中具有较好的应用价值。

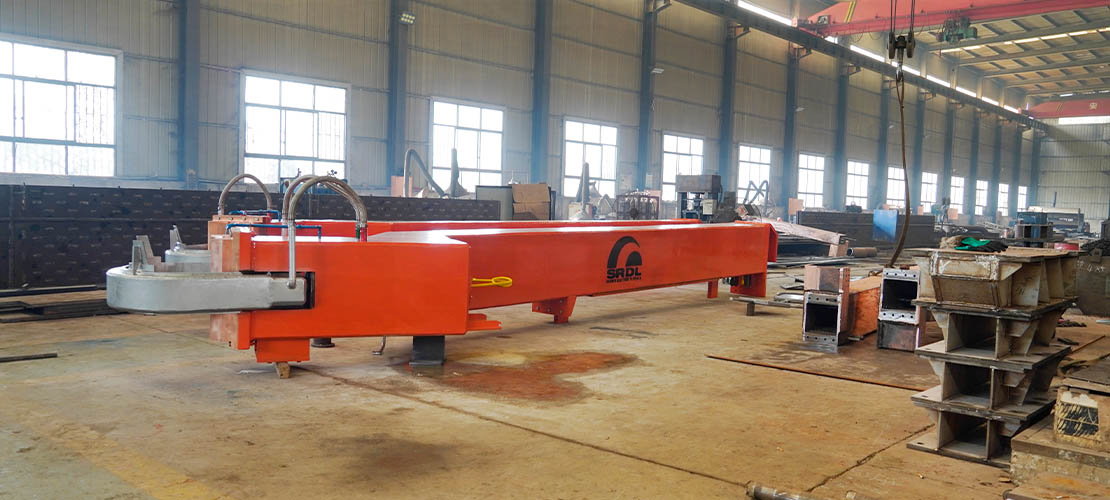

六、导电横臂的水冷结构设计

水冷系统是导电横臂设计中的关键部分。

电炉工作过程中，导电横臂会受到大电流发热以及炉内高温环境影响。如果热量不能及时排出，可能导致材料温度过高，影响横臂强度、导电性能以及相关连接部件的使用寿命。

目前导电横臂主要采用以下两种水冷形式。

1. 空心夹层水冷

空心夹层水冷是在横臂内部设置冷却水腔，使冷却水在夹层内部循环。

这种结构相对直观，便于根据主要发热区域设计水路。

2. 整体水冷

整体水冷则通过内部连续水道对横臂主体进行冷却，使冷却范围更加完整。

实际设计中，内外夹层整体水冷结构较为常见，可以根据横臂的截面和发热特点进行水道优化。

水冷设计不仅要考虑冷却面积，还需要综合考虑水流速度、流量、压力、局部温升以及水路均匀性等因素。

七、导电横臂的核心技术

导电横臂的技术核心主要集中在材料、结构、导电、冷却和电极夹持几个方面。

1. 铜钢复合材料技术

铜钢复合板通过复合工艺将铜板和钢板结合，使外层铜材承担导电功能，内层钢材承担机械载荷。

其中，爆炸焊接等复合工艺可以实现铜、钢之间的可靠结合，为大型导电横臂制造提供材料基础。

2. 大截面低阻抗导电技术

导电横臂相比传统导电铜管结构的一项重要优势，是能够增加有效导流面积。

更大的导流截面有利于降低电阻和电抗，从而减少电能在供电系统中的损耗。

对于超高功率电弧炉而言，大电流条件下的阻抗控制尤其重要。导电横臂与短网系统进行协同优化，可以进一步改善供电效率。

3. 箱型结构设计技术

导电横臂通常采用矩形或箱型截面。

这种结构能够在减轻重量的同时提高截面惯性矩，从而获得较好的抗弯和抗扭刚度。

较高的结构刚度有助于减少电极运动过程中的振动，使电极位置控制更加稳定，并有利于保持电弧稳定。

4. 电极夹持技术

电极夹持系统需要兼顾夹持力、可靠性、散热和维护便利性。

蝶形弹簧抱箍、气动松开以及液压松开等方案可以根据不同设备要求进行配置。

电极夹头则需要具备良好的导电和耐热能力，部分产品采用铬铜合金或铜钢复合材料，并结合水冷方式提高使用寿命。

5. 水冷技术

水冷结构直接关系到导电横臂的安全运行和使用寿命。

设计过程中需要根据电流大小、横臂尺寸、材料特性和炉内热环境合理布置冷却水道，避免局部出现过高温升。

6. 数字化结构优化

现代导电横臂设计已经逐渐从经验型设计向数字化设计转变。

通过ANSYS等有限元分析软件，可以对横臂的应力、变形、刚度以及热场等进行分析，从而优化截面尺寸、加强筋布局和连接结构。

同时，还可以结合短网优化软件，对三相供电系统进行阻抗分析，改善三相阻抗平衡。

八、导电横臂有哪些优势？

与传统电极横臂及独立导电铜管结构相比，导电横臂具有较为明显的综合优势。

1. 有利于降低电阻和电抗

导电横臂采用较大的导流截面，可以减少电流传输过程中的阻抗。

在大功率电炉中，降低供电系统阻抗有利于提高电能利用效率。

2. 有利于提高输入功率

供电系统阻抗降低后，可以改善电能传输条件，使更多电能有效输入炉内。

部分应用资料显示，采用铜钢复合水冷导电横臂后，输入功率可获得一定幅度提升，具体效果需要结合炉型、电流参数和整个短网系统进行评估。

3. 结构刚度好

箱型结构配合钢板或铝合金加强结构，可以获得较好的机械刚度。

在电极快速升降和位置调节过程中，良好的刚度能够减少振动，有利于保持稳定电弧。

4. 重量较轻

与传统钢管式横臂相比，合理采用铜钢复合结构或铝合金型材结构，可以降低运动部分重量。

横臂重量降低后，电极升降机构的惯性也会相应降低，更适合频繁升降和快速调节。

5. 降低电耗和电极消耗

导电系统阻抗降低、供电效率提高后，有利于减少电能损耗。

同时，更稳定的电极运动和电弧控制也有助于降低电极消耗。

6. 简化短网结构

导电横臂将导电与机械支撑进行一体化设计，可以减少传统结构中的导电铜管和部分绝缘连接环节。

因此，不仅可以简化结构，还能够减少部分设备维护工作量。

九、铜钢复合导电横臂与全铝合金导电横臂有什么区别？

两种结构各有特点，实际选择需要结合电炉类型、供电方式、电流等级和设备设计要求。

因此，并不能简单判断哪一种材料“更好”。对于交流电弧炉、超高功率电弧炉等大电流应用，铜钢复合导电横臂具有成熟的工程应用基础；对于强调轻量化以及快速运动的设备，全铝合金导电横臂则具有一定优势。

十、导电横臂如何提高电炉运行效率？

导电横臂对电炉效率的影响并不是单一因素决定的，而是通过导电、机械和热管理等多个方面共同体现。

首先，大截面导电结构能够降低电流传输过程中的阻抗，减少电能损耗。

其次，箱型横臂具有较好的结构刚度，可以提高电极运动稳定性，减少因横臂变形或振动导致的电极位置波动。

再次，内部水冷能够控制横臂温度，保证设备在大电流和高温环境下持续运行。

此外，导电横臂结构简化后，可以减少部分绝缘环节和维护部件，从而降低设备维护工作量。

因此，导电横臂的价值不仅体现在“导电”，还体现在提高供电效率、稳定电极运动、改善冷却条件和降低设备维护成本等方面。

十一、导电横臂设计时需要重点考虑哪些因素？

在设计或采购导电横臂时，不能只关注材料和尺寸，还需要对整个电炉系统进行综合分析。

1. 电炉类型

首先需要明确设备属于交流电弧炉、直流电弧炉、钢包精炼炉还是其他冶金电炉。

不同供电形式对导电结构的要求不同。

2. 电流等级

工作电流直接影响导电横臂的导流截面和冷却要求。

电流越大，对导电横臂的低阻抗能力和散热能力要求越高。

3. 电极规格

电极直径、长度、重量以及夹持方式都会影响横臂结构设计。

电极越大，横臂需要承担的机械载荷通常越大。

4. 结构刚度

需要保证横臂在正常工作载荷下具有足够的强度和刚度，同时控制变形量。

必要时可以通过有限元分析对结构进行优化。

5. 冷却系统

需要重点关注冷却水流量、水压、水温、流道结构和局部温升，确保横臂能够在长期大电流条件下稳定工作。

6. 短网阻抗

导电横臂并不是孤立工作的，其性能与水冷电缆、连接板、短网以及电炉变压器等组成部分密切相关。

因此，在高功率电炉中，应从整个供电系统角度进行阻抗优化，而不是只优化导电横臂本身。

7. 维护和更换便利性

电极夹头、冷却水管、连接板等属于易受热和需要维护的部件，应在设计阶段考虑检修空间以及拆装便利性。

十二、导电横臂未来的发展趋势

随着电弧炉向大型化、高功率化、节能化和自动化方向发展，导电横臂也正在向更加高效、轻量和集成化的方向发展。

1. 轻量化

降低运动部分重量可以减少电极升降系统惯性，提高电极调节速度。

全铝合金型材导电横臂正是这一趋势的重要代表。

2. 低阻抗化

未来导电横臂将进一步优化导流截面和连接结构，与短网系统进行整体匹配，以降低电阻和电抗。

3. 高效水冷

通过优化内部流道和冷却方式，提高换热效率，同时减少局部高温区域。

4. 一体化制造

铝合金型材挤压成型、复合材料以及高精度加工技术的发展，有助于减少焊接环节，提高产品一致性。

5. 数字化设计

利用ANSYS等有限元软件进行结构、热场和应力分析，并结合短网优化软件进行电气参数优化，将成为导电横臂设计的重要手段。

6. 智能化运行

未来还可以进一步结合电极位置检测、横臂状态监测以及自动控制系统，实现导电横臂与电极升降系统的智能协同控制。

十三、总结

导电横臂是现代电弧炉及其他冶金电炉中的重要功能部件，其核心价值在于将电极支撑、夹持和大电流导电功能进行一体化设计。

通过采用铜钢复合板、铝钢复合结构或全铝合金型材，并结合内部水冷、箱型截面、电极夹持和短网优化技术，可以有效改善传统电极横臂结构复杂、导电环节多以及阻抗较高等问题。

其中，铜钢复合导电横臂具有技术成熟、导电和支撑性能兼顾等特点；全铝合金导电横臂则更加突出轻量化、型材化和制造周期短等优势，尤其适用于部分直流电弧炉及对运动性能要求较高的设备。

从未来发展来看，导电横臂将继续向低阻抗、轻量化、高刚度、高效水冷、结构一体化和数字化优化方向发展。对于高功率电弧炉而言，导电横臂还需要与短网、水冷电缆、电极夹头及电气控制系统进行整体匹配，才能真正发挥降低电耗、稳定电弧和提高生产效率的作用。
