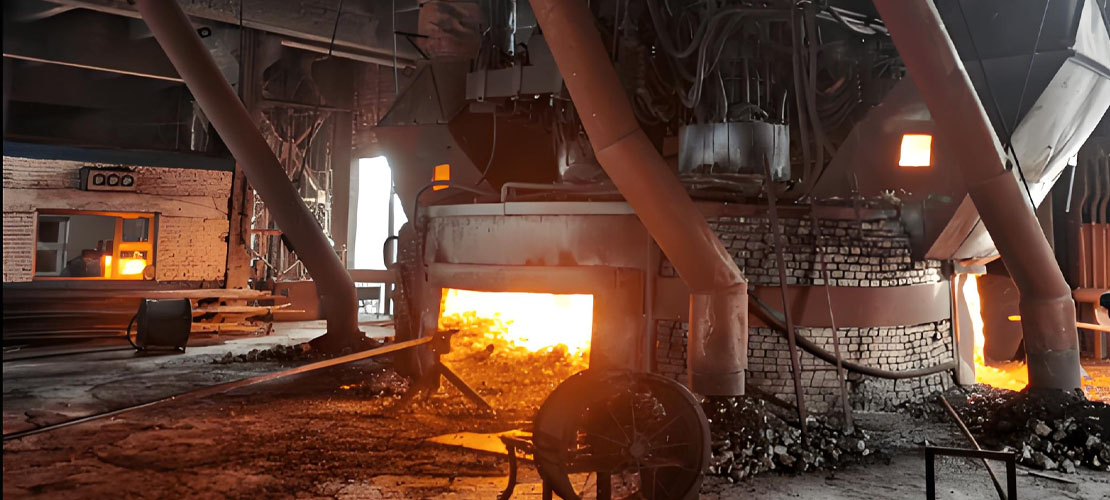

矿热炉结构原理与核心设备解析

矿热炉概述及冶炼原理

矿热炉（submerged arc furnace，简称saf）是一种利用电能进行高温还原冶炼的大型工业电炉，广泛应用于硅铁、硅锰合金、高碳铬铁、工业硅、电石及其他铁合金产品的生产。作为冶金行业的重要装备，矿热炉能够将矿石中的金属氧化物通过高温还原反应转化为目标金属或合金，实现资源的高效利用和工业化生产。

矿热炉的工作原理建立在埋弧冶炼技术和选择性氧化还原反应基础之上。在生产过程中，矿石、碳质还原剂及熔剂按照工艺配比连续加入炉内，自焙电极深插入炉料层中形成埋弧状态。电流通过电极输入炉内后，电弧热和炉料电阻热共同作用，使炉料逐步升温、熔化并发生复杂的还原反应。矿石中的氧化物在高温条件下与碳发生反应，生成所需金属元素及一氧化碳等气体产物。熔融金属汇集于炉缸底部，定期开启出铁口进行排放，而炉渣则通过专用渣口间歇排出，实现连续加料、连续冶炼和间断出铁的生产模式。

矿热炉主体结构组成

从结构组成来看，矿热炉是一套集机械、电气、液压、自动控制及环保系统于一体的复杂装备。其主体由炉体、炉盖、电极系统、短网系统、供电系统、水冷系统、烟气处理系统以及加出料系统构成。

其中炉体是整个设备的基础部分，由钢结构炉壳和耐火炉衬组成。炉壳承担设备载荷和热应力，通常采用圆筒式焊接结构设计，以保证足够的机械强度和稳定性；炉衬则采用高铝砖、镁砖、碳砖等耐火材料砌筑，用于抵抗高温熔体侵蚀和热冲击，确保炉体长期稳定运行。

炉盖是密闭矿热炉的重要组成部分，通常采用水冷钢结构框架结合耐火材料构成。炉盖上设有电极孔、测温孔及烟气导流装置，不仅能够减少热量散失，还能有效收集冶炼过程中产生的高温烟气，提高能源利用效率。与炉盖配套的烟罩、烟道和除尘系统共同构成烟气处理单元，通过负压抽吸方式收集含尘烟气，并输送至除尘设备进行净化处理，从而满足现代环保生产要求。

电极系统与供电系统

电极系统被誉为矿热炉的“核心心脏”，直接决定炉况稳定性和生产效率。该系统主要包括电极壳、电极把持器、导电装置、电极压放机构及升降机构。电极采用自焙电极形式，通过电极糊在高温环境下连续烧结形成导电柱。

电极把持器负责夹持电极并传输大电流，其导电部分通常由铜瓦、导电铜管及集电环组成。铜瓦内部设置循环冷却水道，在保证导电性能的同时有效降低工作温度。电极升降系统通过液压驱动实现电极位置精确调节，以控制埋弧深度和电弧长度，从而调节电流、电压及炉内热平衡状态。

短网系统是连接矿热炉变压器与电极的重要输电回路，其特点是低电压、大电流。由于短网电阻和电抗占整个供电回路较大比例，因此其设计水平直接影响电能利用效率和功率因数。合理优化短网结构、降低感抗和电阻损耗，不仅能够减少无功功率消耗，还能改善三相电流平衡，提高炉内电能转化效率。

供电系统主要由高压进线柜、高压真空断路器、电流互感器、电压互感器、避雷保护装置以及矿热炉专用变压器组成，为矿热炉持续提供稳定可靠的电能保障。

自动化生产与辅助设备

在生产工艺方面，现代矿热炉已逐步实现自动化和智能化控制。自动配料系统能够根据工艺要求精确控制原料比例，实现称量、输送和加料全过程自动管理；振动加料车或无人行车系统则负责将炉料均匀加入炉内，保证炉况稳定。

出铁系统通常配置液压开口机、烧穿器及铁水包等设备，确保熔融金属顺利排放和转运。与此同时，捣炉机能够及时处理结壳、悬料等异常炉况，扩大反应区，提高冶炼效率。

由于矿热炉长期处于高温、高电流运行状态，大量关键部件必须采用强制冷却方式进行保护。水冷系统负责向短网、水冷电缆、铜瓦、压力环、烟罩及烟道等设备持续供应冷却水，确保各部件工作温度保持在安全范围内。变压器则采用强迫油循环水冷方式散热，以维持长期稳定运行。

节能环保技术与运行维护

随着节能减排要求不断提高，余热回收技术已成为现代矿热炉的重要组成部分。冶炼过程中产生的大量高温烟气经过余热锅炉回收后，可产生中低压蒸汽驱动汽轮发电机组发电，实现能源梯级利用。与此同时，袋式除尘系统能够高效捕集烟气中的粉尘颗粒，大幅降低环境排放指标，提高企业绿色制造水平。

矿热炉作为铁合金和电石行业的关键装备，其运行效率不仅取决于设备设计水平，更与日常维护管理密切相关。定期检查炉衬、烟罩、短网连接部位、电极系统、水冷装置及液压系统，及时处理磨损、变形、渗漏和绝缘老化问题，是保证设备安全稳定运行的重要措施。通过科学维护和智能化管理，矿热炉能够实现高效、低耗、环保的连续生产，为冶金行业创造更高的经济价值和社会效益。
