钢包精炼炉工艺流程是什么？

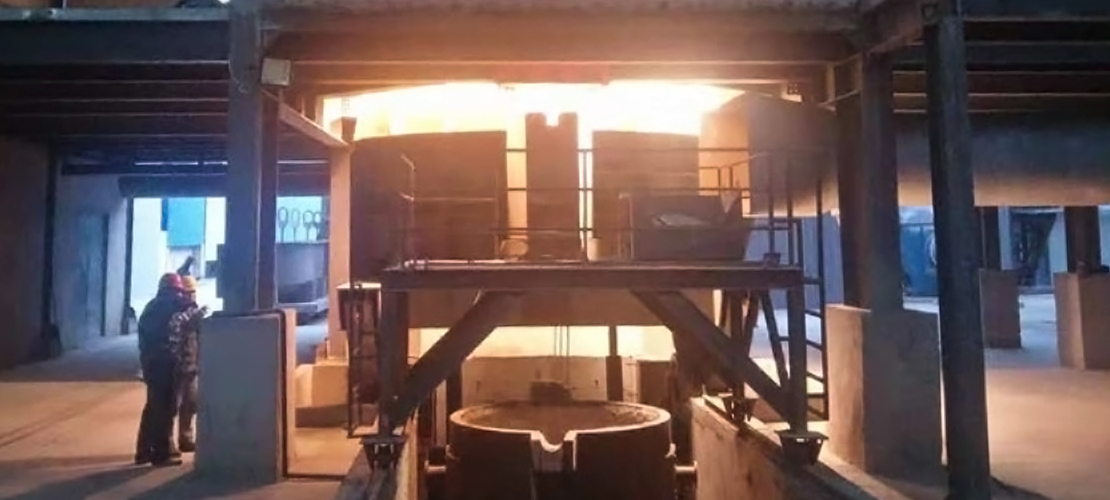

钢包精炼炉，简称LF炉，是钢铁冶炼流程中的核心精炼设备之一。它通常位于初炼炉（如转炉或电弧炉）之后，连续铸钢机之前，因此也被称为“钢包炉”或“二次精炼设备”。

LF炉的组成部分

• 炉体（钢包本身）：一个带有耐火材料内衬的钢包，底部装有透气砖，用于吹入惰性气体（通常是氩气）进行搅拌。

• 电极加热系统：LRF通常采用三根石墨电极，通过变压器产生强大的电弧对钢水进行加热，这与电弧炉的原理类似。

• 合金与渣料加料系统：用于向钢包内添加合金、脱氧剂和造渣材料。

• 水冷炉盖：在精炼时盖上，起到密封、集尘和改善作业环境的作用。

• 除尘系统：收集精炼过程中产生的烟尘。

• 自动控制系统：控制电极升降、功率、加料和吹氩等操作。

钢包精炼炉工艺流程

一：准备与接受钢水

1. 钢包准备：检查钢包耐火衬和底部透气砖的完好性，保证其处于良好状态。

2. 接受初炼钢水：将来自转炉或电弧炉的钢水倒入或吊入钢包炉工位的钢包中。此时钢水通常含有较多的氧，温度较高但成分和温度不均。

二：初始搅拌与评估

1. 吹氩搅拌：钢包就位后，立即通过底部的透气砖吹入氩气。氩气气泡在上升过程中对钢水产生强烈的搅拌作用，使其成分和温度快速均匀。

2. 取样与测温：在搅拌状态下，操作员用探头测量钢水温度，并用取样器取出钢样，送往快速分析室进行化学成分分析。

三：脱氧与合金化

1. 定氧：根据钢种要求和快速分析结果，判断钢水中的氧含量。

2. 脱氧：向钢包中加入脱氧剂（如铝块、硅铁、碳化硅等），与钢水中的氧反应生成氧化物，为后续造还原渣创造条件。

3. 初步合金化：根据目标成分，计算并加入大宗的合金料（如FeMn、FeSi、FeCr等），对钢水成分进行粗调。

四：造渣与精炼

这是钢包炉最核心的精炼环节，通常与加热同步进行。

1. 造还原渣：向钢液面加入造渣材料，通常由石灰（CaO）、萤石（CaF₂）等组成。在电弧加热和强还原性气氛下，形成高碱度（CaO/SiO₂高）、低氧化铁（FeO）的“白渣”或“电石渣”。

2. 深度脱硫：高碱度的还原渣具有很强的脱硫能力。硫从钢水中转移到炉渣中，形成稳定的CaS。通过持续的吹氩搅拌，增大钢-渣接触界面，加速脱硫反应。[S] + (CaO) + C = (CaS) + CO

3. 电弧加热：降下石墨电极，产生电弧对钢水进行加热。加热功率和时间根据目标出站温度精确控制。LF炉加热过程也促进了渣料的熔化和精炼反应的进行。

五：成分微调与温度控制

1. 再次取样与测温：在钢包炉精炼一段时间后，再次取样分析并测温。

2. 微调：根据新的分析结果，精确计算并加入少量合金，使钢水成分精确命中内控标准。同时，根据温度决定是否需要继续加热。

六：终调与净化

当成分和温度都达标后，进入最后的净化处理阶段。

1. 软吹氩：将吹氩强度降低到仅能使钢液面微微起伏的程度。强搅拌会卷渣，而弱搅拌（软吹）既能促进微小夹杂物上浮被炉渣吸附，又不会将炉渣卷入钢水内部。这是提高钢水洁净度的关键一步。

2. 喂线：根据需要，可能进行喂线操作。将包有CaSi、纯钙或稀土等元素的金属线用喂线机以高速射入钢水深处。

目的：对夹杂物进行变性处理（使其从有害的Al₂O₃变为低熔点的钙铝酸盐，改善钢材性能），并进一步深度脱硫、脱氧。

七：出站

1. 最终检验：进行最后一次测温、取样，确认所有指标合格。

2. 吊包：停止吹氩，升起电极，移开炉盖。将LF炉精炼完成的钢水吊运至连续铸钢机进行浇铸。

钢包精炼炉是现代钢铁生产“长流程”或“短流程”中不可或缺的一环。它通过对钢水进行升温保温、精确合金化、深度脱硫和净化去夹杂，极大地提高了钢材的质量稳定性、纯净度和力学性能。可以说，没有LF炉等二次精炼技术，就无法经济、稳定地生产出当今社会所需的高端钢材。
