高碳锰铁矿热炉冶炼工艺详解

高碳锰铁矿热炉冶炼工艺详解

高碳锰铁（HC FeMn）是钢铁生产中重要的合金元素，主要用于脱氧和提高钢中锰含量。其生产依赖精确的矿热炉操作，以保证高产率、降低锰挥发损失、节约能源并提高炉料利用率。本文对矿热炉工艺操作进行详细说明，涵盖炉型设计、炉料准备、加料策略、炉况管理及出铁与渣处理等环节。

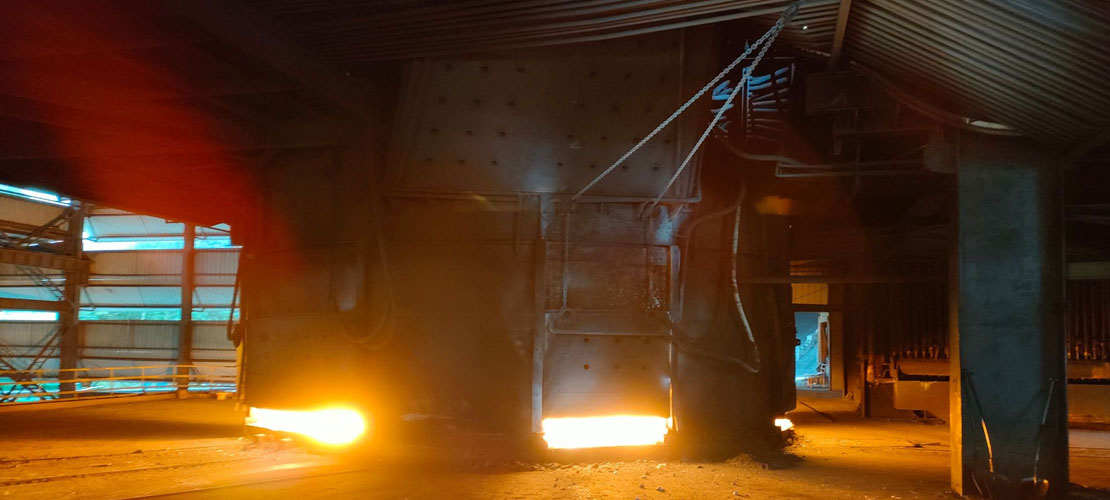

一、炉型设计与炉衬材料

高碳锰铁（HC FeMn）的生产主要依赖矿热炉（Submerged Arc Furnace, SAF）冶炼。根据生产规模和产能需求，矿热炉可分为小型、中型和大型。炉型的选择不仅影响产量和能耗，还直接关系到炉料加热效率、炉衬寿命以及锰的挥发损失。

1. 炉衬材料与性能要求

矿热炉炉衬通常采用高密度炭砖砌筑，其性能直接影响炉体寿命和冶炼效率。高密度炭砖具有以下特点：

耐高温性：能够承受炉内熔化区超过1500℃的高温，保持结构稳定。

化学稳定性：在高碳还原气氛和熔渣环境中不易被腐蚀，降低炉衬磨损。

导热性能：适当的导热性保证炉体热量均匀分布，减少局部过热和热损失。

机械强度：在炉料重量和炉内压力作用下不易破碎，保证长周期运行。

在实际操作中，不同部位的炉衬会根据受热情况和化学侵蚀强度选用不同密度和硬度的炭砖，以优化耐久性和经济性。例如，炉底和电极周边采用高强度、耐磨炭砖，而炉墙上部则可使用热膨胀系数较低的材料，以减少热应力开裂。

2. 电极布置与电流分布

炉内通常采用三相或多相电极布置，目的是保证电流均匀分布，从而形成稳定的熔化区温度。电极布置对炉料熔化和还原反应有显著影响：

均匀熔化：合理布置的电极可使炉料在炉内均匀加热，减少局部过热或冷区。

控制熔池深度：通过电极间距和深插度调整，可控制熔池深度，优化炉内热交换。

减少电能损失：电流均衡可降低局部电阻，提高整体电能利用效率。

此外，多相电极布置有助于应对大炉容量生产时的热负荷，提高生产连续性和冶炼稳定性。

3. 炉体结构设计

不同炉型的结构设计对冶炼效率和炉气控制至关重要：

封闭式矿热炉：设有密封顶盖和加料管，可保持微正压操作（0–400 Pa），防止空气吸入，提高炉气成分稳定性。密封结构还可以有效减少锰的挥发和炉气热损失。

开口式矿热炉：炉顶敞开，操作灵活，但需通过料面高度和加料策略来控制炉气逸出和热损失。

炉体结构设计还需考虑热膨胀、炉体强度以及操作维护便利性。封闭式炉顶便于安装气体监测系统和安全阀，提升生产安全性。

4. 炉型与炉衬选择的综合影响

炉型和炉衬材料的合理选择直接影响以下几个方面：

热效率：优化炉衬热导性能和炉型结构可减少热损失，提高电能利用率。

炉衬寿命：耐高温、耐化学侵蚀的炉衬材料可降低停炉检修频率，提高连续生产能力。

锰挥发损失：封闭式炉型结合耐高温炉衬，可有效减少高温下锰的挥发，提高冶炼产量和经济效益。

高碳锰铁矿热炉的炉型设计和炉衬选材是保证高效、稳定、安全冶炼的关键技术环节，直接关系到冶炼产能、能源消耗和产品质量。

二、炉料准备与配料策略

高碳锰铁的生产质量和产能高度依赖炉料准备与精确配料策略。合理的炉料组成不仅决定冶炼过程的热效率，还影响锰的回收率、炉料熔化均匀性以及炉衬寿命。

1. 炉料组成及特性

高碳锰铁的主要炉料包括焦炭、锰矿和熔剂。每种材料的物理特性和化学成分均对冶炼效果有重要影响：

焦炭

作用：提供还原剂和炉温能量，是炉内碳源的主要组成。

特性要求：粒度均匀、含水量低、灰分适中。粒度均匀可保证炉料堆透气性良好，避免局部氧化；低含水量可减少炉内水蒸气生成，从而降低热损失和锰挥发。

锰矿

作用：提供主要的锰元素，通过高温还原反应生成高碳锰铁。

特性要求：高品位、粒度均匀、含杂质低。粒度过大或过细都会影响炉内熔化均匀性和还原速率，影响炉料流动性。

熔剂（石灰、白云石等）

作用：调节炉渣性质，包括流动性、粘度和碱度。

技术意义：渣的良好流动性有利于锰回收，同时可降低铁损，改善渣铁分离效果，保证出铁顺畅。

2. 配料顺序与操作方法

科学的配料顺序是保证冶炼稳定性和产量的关键：

称量顺序：通常按焦炭 → 锰矿 → 熔剂的顺序进行。焦炭作为燃料基础，应优先保证均匀分布，锰矿次之，熔剂最后加入以调节渣性质。

加料方式：

小型矿热炉：多采用人工加料，操作灵活，但需注意均匀堆料，防止料面塌陷。

中、大型矿热炉：采用料仓加料管，通过机械化方式连续供料，保证料面高度和均匀性。

封闭式矿热炉加料：

加料管深入料面，管内始终充满炉料，炉料随着熔化下沉自动落入炉内，形成稳定的料层。

这一操作方式可减少操作失误，提高连续生产效率，同时保持炉气成分和压力的稳定性。

3. 技术操作要点

料粒控制：粒度均匀的焦炭和锰矿有助于炉料透气性，提高还原效率。

分批加料：通过分批、均匀加料，可避免料塌、局部过热或未熔化区域，降低锰挥发。

料面监控：严格控制料面高度与形态，保证炉气均匀上升，优化热交换，减少热损失。

原料水分控制：高水分材料会产生大量水蒸气，降低还原气氛浓度并增加锰挥发，因此原料需干燥处理。

合理的炉料准备与科学配料策略是高碳锰铁矿热炉高效、稳定生产的核心环节。通过控制原料品质、粒度、含水量及加料方式，可显著提升锰回收率、降低能耗，并保证炉料均匀熔化和出铁顺畅。

三、炉料堆形与料面管理

高碳锰铁矿热炉的炉料堆形和料面管理是保证冶炼效率、产品质量和炉衬寿命的关键环节。合理的料堆形态可优化炉内热分布、提高还原效率，并减少锰挥发和能源浪费。

1. 炉料堆形要求

锥形料堆：在电极周围，炉料应堆成锥体，高度适宜。这种堆形有助于形成均匀的炉料床层，使炉气上升均匀分布，保证每层炉料充分受热和还原。

料面高度控制：料面不宜过高，否则炉气难以透过，形成冷区；料面过低，则会造成局部过热和炉衬受热不均。合理的料面高度可以保证炉料均匀熔化，减少结块和局部烧损。

2. 堆形对冶炼工艺的影响

热交换效率：锥形堆料结构增加了料面与上升炉气的接触面积，使炉料充分吸收热量，提高还原反应速率。

减少锰挥发：均匀料面和适宜堆形可降低局部高温，减少高温下锰氧化挥发，保持炉料化学成分稳定。

防止结块和料塌：合理的堆形有助于控制炉料下沉速度，减少局部堆积或塌陷，保证炉内熔化区稳定。

3. 料面管理操作要点

勤加、少加：加料应分次、小量进行，避免一次性加料过多导致料面塌落或炉料熔化不均。

出铁或料塌处理：在出铁或料塌后，应先将炉料堆成稳定形态，再逐步加入新料，保证料面连续稳定。

戳料与搅拌：

定期使用铁杆或机械搅拌炉料，消除结块和局部密实层。

防止炉气被困在料中形成气孔，避免针状气孔引起锰挥发增加或炉料膨胀。

料面观察与调整：操作人员应持续监控料面高度、炉料均匀性和料面温度，通过调整加料位置和速度保持料面稳定。

4. 高级管理技巧

分区加料：在大、中型矿热炉中，可采用分区加料策略，根据炉温分布和料层厚度灵活控制不同区域加料量。

料面形态优化：通过料堆形状的微调，可引导炉气流动方向，优化炉料受热，提高炉内整体热效率。

与炉气监控结合：料面高度和堆形的调整应结合炉气流量、炉内压力和气体成分监测，实现动态控制，保证冶炼连续稳定。

合理的炉料堆形与科学的料面管理不仅保证炉料均匀熔化和高效还原，还可减少锰挥发、降低热损失、保护炉衬，并提高炉内操作安全性。通过勤加少加、定期戳料和动态监控，矿热炉可实现高产、低耗、稳定的高碳锰铁生产。

四、炉气流动与反应控制

在高碳锰铁矿热炉冶炼过程中，炉气流动和化学组成是影响锰矿还原效率、炉料熔化均匀性以及锰损失的关键因素。合理的炉气管理不仅保证炉温稳定，还能显著提高锰回收率并降低能耗。

1. 炉气组成与作用

矿热炉内的气体主要由一氧化碳（CO）、二氧化碳（CO₂）、氢气（H₂）及少量氧气（O₂）组成：

一氧化碳（CO）：主要还原剂，参与锰矿的还原反应，将MnO还原为Mn。

氢气（H₂）：作为辅助还原气体，可加速还原反应，但含量过高可能导致局部燃烧，影响温度均匀性。

氧气（O₂）：炉内氧含量过高会导致锰氧化，增加挥发损失并降低铁水质量。

二氧化碳（CO₂）：炉内主要副产气，影响还原气氛的平衡，需要通过炉温和料层调节其浓度。

通过对炉气组成的控制，可优化锰矿还原速率、降低氧化损失，并提高炉内热效率。

2. 封闭式矿热炉的压力控制

微正压操作：封闭式矿热炉通常保持炉内压力在 0–400 Pa 范围内。

微正压可防止空气吸入，降低氧气进入炉内的可能性，减少锰氧化和挥发。

保持适度正压还可稳定炉气流动，使料面受热均匀，避免局部冷区或过热区的产生。

过高正压或负压的危害：

过高正压可能破坏炉顶密封，导致炉气外泄。

过低负压可能吸入空气，增加氧含量，引起局部燃烧或炉爆风险。

3. 气体均匀逸出与料面管理

炉气从料面均匀逸出，有利于：

保证炉料充分受热，提高锰矿加热和还原效率。

防止料面结块和针状气孔形成，降低锰挥发损失。

维持炉料下沉速度和熔化区稳定性。

炉气分布不均会导致局部热量过高或不足，形成“热死区”，降低生产效率并增加炉衬磨损。

4. 炉气控制与操作策略

动态监控炉气组成：通过监测CO、H₂和O₂浓度，可实时调整加料速度、料面高度和熔剂比例，保持还原气氛稳定。

料面与气体联动管理：

料面高度和堆形影响气体上升速度和流向。

均匀料面结合适当的气体压力可实现炉料的全层均匀加热，提高还原效率。

降低锰损失：通过控制炉气成分、压力和料面形态，可有效降低高温氧化挥发，提升高碳锰铁产量和经济效益。

5. 高级优化建议

分区气流控制：在大中型矿热炉中，可通过调节料层厚度和料面堆形，实现不同区域炉气速度和组成优化。

与炉温监控结合：结合熔池温度、炉气流量和成分监测，动态调整加料与熔剂投入，实现炉气、料面和温度的协同控制。

高碳锰铁矿热炉的炉气流动与反应控制直接影响锰矿还原效率、炉温稳定性及锰损失。通过微正压操作、料面均匀堆形、气体组成监控和动态加料管理，可实现高产、低耗、稳定且安全的冶炼过程。

五、出铁与渣处理

在高碳锰铁矿热炉冶炼过程中，出铁与渣处理是决定锰回收率、能耗水平及资源利用效率的关键环节。合理的出铁和渣处理工艺不仅保证铁水质量，还能提升炉衬寿命、降低生产成本，并支持绿色冶金理念。

1. 留渣法操作

工艺原理：在矿热炉中，铁水与炉渣密度不同，可通过渣口和出铁口实现分层排放。留渣法即先保留部分渣，待铁水达到规定温度和化学成分后，再从出铁口排出铁水，实现高效分离。

技术优势：

提高锰回收率：铁水与渣分离更彻底，减少锰损失。

降低电耗：通过优化熔化区温度和渣铁比例，可减少不必要的加热功率。

炉前操作简便：减少人工干预，提高生产连续性和安全性。

2. 浇注方法

高碳锰铁铁水出炉后，可采用直接铸块或间接铸块方式进行铸造：

直接铸块：

铁水经长溜槽直接流入铸铁床，经自然或机械破碎形成标准铁块。

优势：操作简便、产量连续、设备投资较低。

注意事项：需保证铸铁床平整及溜槽通畅，避免铁水分流或局部过热。

间接铸块：

铁水先流入盛钢桶，再通过带式或环式铸铁机浇注到标准模具中形成铁块。

优势：可以精确控制铸块尺寸和形态，适合大中型连续生产。

技术要求：需严格控制浇注温度、流速及模具填充均匀性，防止气孔或结晶缺陷。

3. 渣处理与资源利用

渣性质：矿热炉渣富含氧化物，具有一定碱度和稳定性。

回收利用：渣可经水冲冷却，形成可再利用的材料，用于：

道路铺设基层或混凝土骨料。

建筑材料或工业填料。

环保意义：渣回收不仅降低废弃物处理成本，还体现绿色冶金理念，减少环境污染，实现资源循环利用。

4. 操作要点与优化

出铁前应确认熔池铁水温度和化学成分符合标准，以保证产品质量。

渣铁分离时，应保持渣口和出铁口畅通，避免堵塞或铁水夹杂渣料。

对大型矿热炉，可采用分阶段排渣和分流浇注策略，提高冶炼效率和安全性。

高碳锰铁的出铁与渣处理通过科学的留渣法、合理的铸块方式和渣资源化利用，可实现高锰回收率、节能降耗、安全稳定生产，同时推动绿色冶金和资源循环，为现代矿热炉生产提供高效、可持续的解决方案。

六、炉况监控与安全操作

高碳锰铁矿热炉的炉况监控与安全操作是保证高效、稳定和安全生产的核心环节。矿热炉的正常运行不仅依赖于原料和工艺设计，更需要对炉内操作状态、料面、炉气及电流等关键参数进行实时监控。

1. 开口式矿热炉的正常操作标志

开口式矿热炉操作灵活，但需依靠操作人员判断炉况。正常标志包括：

料面透气性良好：炉料层均匀、疏松，可保证炉气均匀上升，使炉料充分加热和还原。

火焰均匀短黄：料面均匀冒短而黄色火焰，表明料层受热均匀、还原反应充分。

无料塌或刺火：料层稳定，无局部塌落或料面剧烈冒火现象，保证炉内熔化区稳定。

电极和电流状态：三相电流平衡，电极深插稳固，避免局部过热或电极烧损。

渣铁流动顺畅：炉渣和铁水分层明显，熔化区充分，出铁顺畅。

通过以上指标可判断炉内操作是否稳定，及时发现潜在异常，如料面压实、局部冷区或熔化不均。

2. 封闭式矿热炉的正常操作标志

封闭式矿热炉通过密封顶盖和加料管控制炉内压力和气体成分，其正常操作标志包括：

炉内压力稳定：保持微正压操作（0–400 Pa），防止空气吸入，保证炉气成分稳定。

炉气成分正常：氢含量 <8%，氧含量 <3%，确保锰矿还原气氛稳定。

异常情况警示：若炉压异常或密封破坏，会导致空气吸入，引起炉气氧化、局部燃烧甚至爆鸣事故。

封闭式矿热炉操作的稳定性依赖于加料管供料连续性、料面高度控制及炉气压力管理。

3. 安全操作注意事项

矿热炉操作具有高温、高电流、高能量密度的特点，因此严格的安全操作规程必不可少：

加料管操作

加料必须连续、平稳，避免料面骤降或局部塌落。

加料速度需与炉料熔化速度匹配，防止局部堆积或气孔形成。

出铁操作

严格按照流程进行出铁，确保铁水温度和化学成分达标。

出铁过程中注意溜槽通畅，防止铁水飞溅和炉口堵塞。

渣处理安全

渣排放应分步进行，避免高温渣料冲击操作平台或作业人员。

尤其在大型矿热炉中，应监控渣口和出铁口的流速及液面高度，防止事故。

炉气与温度监控

通过实时监测炉气流量、压力、成分及料面温度，提前发现异常。

对于封闭炉，密封性破坏或压力异常应立即处理，以避免空气吸入和炉爆风险。

4. 高级管理与优化建议

定期巡检：操作人员应定期检查电极、加料管、渣口及炉衬状况，发现异常及时处理。

动态调整料面和加料：结合炉气成分和熔化情况，灵活调整加料量和料面高度，优化冶炼效率。

安全培训：对操作人员进行高温、电流和炉气安全培训，提高应对异常的快速反应能力。

高碳锰铁矿热炉的安全稳定运行依赖于炉况实时监控、料面管理、炉气控制及严格操作规程。通过开口炉与封闭炉的指标监控、加料与出铁流程优化，以及定期安全巡检，可实现高产、低耗、安全且环保的冶炼过程，为现代高碳锰铁生产提供可靠保障。

七、总结

高碳锰铁矿热炉的高效、稳定运行依赖于科学的工艺设计与严格的操作管理。从炉型设计、炉衬材料选择，到炉料准备、料面管理、炉气控制及出铁与渣处理，每一环节都对产量、能耗和产品质量产生直接影响。

优化冶炼过程的关键在于：

精确配料

合理配比焦炭、锰矿及熔剂，可确保炉料充分熔化、反应均匀，并控制炉渣碱度和流动性。

精确配料不仅提高锰的还原效率，也减少铁损和能源浪费，为高产、高质铁水奠定基础。

合理加料与料面管理

分批、均匀加料，结合料面堆形优化，可保证炉料透气性良好、受热均匀。

良好的料面管理有助于控制熔化区温度、防止局部过热或料塌，从而降低锰挥发损失。

炉气控制与反应管理

精准控制炉气流动、压力及成分（CO、H₂、O₂等），维持适宜还原气氛，优化锰矿还原效率。

气体与料面的动态协调管理，可有效减少局部结块、针状气孔形成，提高锰回收率。

安全出铁操作与渣处理

严格遵循出铁和渣排放流程，确保铁水质量稳定、操作安全。

渣料回收利用用于道路铺设或建筑材料，实现资源循环，体现绿色冶金理念。

高锰回收率与节能减排

通过优化炉料结构、控制加料策略及熔化区温度，可最大化锰的利用率，减少损失。

高效的操作流程和炉气控制降低电耗，实现节能减排和高效生产目标。

安全稳定的炉况运行

实时监控电极电流、炉料料面、炉气压力及温度，确保炉况稳定。

减少操作风险，延长炉衬寿命，保证生产连续性。

现代高碳锰铁生产的综合价值

通过科学管理与精细化操作，现代矿热炉能够实现高产、低耗、可持续的高碳锰铁生产。其综合优势包括：

提供高品质、高稳定性的关键合金原料，为钢铁冶炼过程中的脱氧、合金强化及高强钢生产提供保障。

降低能源消耗和环境负荷，符合绿色冶金和可持续发展的要求。

提升矿热炉操作效率和产能，使企业在全球钢铁和合金市场中保持竞争力。

总之，现代高碳锰铁矿热炉的优化冶炼不仅是技术创新和操作管理的结果，也是推动绿色、节能、高效冶金工业发展的核心支撑。通过系统化、科学化的工艺优化，高碳锰铁生产将实现经济效益、环境效益与生产效率的全面提升。
