首页 > 新闻动态>硅铁矿热炉冶炼新趋势：炉型大型化、全自动布料与烟气余热梯级利用

硅铁矿热炉冶炼新趋势：炉型大型化、全自动布料与烟气余热梯级利用

2026-10-30

硅铁（FeSi）是在矿热炉内通过碳热还原冶炼出来的，电力是其最主要的成本之一。公开的工业数据显示，FeSi75 的吨产品电耗大致在 7.5～9 MWh（7500～9000 kWh/吨）之间；对北欧一家硅铁厂的热平衡研究还发现，输入矿热炉的能量中有一半以上最终以热量形式散失。

目前，我国硅铁矿热炉的容量仍以 36000 kVA 及以下为主，能耗较大，多数没有配套能量回收，污染也较重。在能源短缺和环保压力不断加大的背景下，硅铁主要生产企业正在告别粗放型、高污染的生产模式，逐步转向大炉型冶炼、余热回收和新型环保技术。

本文结合行业长期生产数据，梳理新建或改造硅铁矿热炉时最值得关注的五大技术趋势，给出每一项背后的数据，并列出投资前需要核对的工程要点。

要点速览：五大趋势

炉型大型化：内蒙古某企业近二十年的生产数据显示，热效率随炉容增大而提高，81000 kVA（81 MVA）矿热炉的热效率增幅最大，约为 10%。
组合碳质还原剂：以冶金焦为主，搭配气煤焦、兰炭或烟煤，据行业实践可使硅铁吨产品节电 200～300 kWh。
全自动布料：三台布料装置设在炉盖上，互成 120°，各负责一个 120° 扇区，实现均匀布料。
就地低压无功补偿：矿热炉自然功率因数多为 0.5～0.7，在炉变二次侧补偿后可明显改善。
烟气余热梯级利用：约 650 ℃ 的高温烟气经余热锅炉产汽发电，出口约 250 ℃ 的烟气可直接进入布袋除尘器。

一、硅铁冶炼工艺与能耗基线

硅铁是怎么炼出来的？ 在硅铁矿热炉中，三根电极埋入由硅石（硅源）、含铁原料（钢屑、氧化铁皮等）和碳质还原剂组成的炉料中。理想反应为 SiO₂ + 2C = Si + 2CO，但炉内各区域温度不同，实际反应要复杂得多。热量一部分来自电流通过炉料产生的电阻热，一部分来自电极端部附近气室中的电弧热，炉料最热区域可达 2000 ℃ 左右。矿热炉可冶炼 Si 含量 15%～96% 的硅铁，Si 含量超过 96% 的则称为工业硅（金属硅）。

硅铁炉吨电耗是多少？ 公开的工业数据中，FeSi75 的吨电耗大多在 7.5～9 MWh 之间，具体取决于炉型、原料和操作制度：

伊朗一家硅铁企业历时 5 年试验 7 种碳质还原剂组合，最优组合的吨电耗为 8.46 MWh；
美国一项专利案例中，生产 75% 硅铁的电耗为 7.5 MWh/吨；
南非一家硅铁厂披露的吨电耗约为 9000 kWh。

吨电耗这么高，每降低一个百分点都有实际意义。下面五个趋势，分别从炉型设计、原料、布料、电能质量和能量回收几个方面入手。

二、趋势一：炉型大型化

硅铁在不同容量的矿热炉内冶炼时，电热转化规律存在差异，不同炉型的操作制度不尽相同，各地区原料条件也略有差别，这些都会使矿热炉的熔炼特性发生较大变化，部分特性参数难以直接准确测量。因此，最可靠的办法是依靠大量实际生产数据来总结规律。

内蒙古某企业先后建成并运行了 12500 kVA、25000 kVA、36000 kVA 和 81000 kVA 硅铁矿热炉。对近二十年的数据分析表明：随着炉型增大，热效率有不同幅度的提高，选用 81000 kVA 矿热炉时增幅最大，约为 10%。

除热效率外，大炉型还带来这些实际好处：

炉温稳定、操作稳定，产品质量均匀，冶炼电耗降低；
炉容增大后，原料运输、操作的机械化和自动化控制更容易实现，劳动生产率提高，运行成本降低。

设备设计视角： 炉容大并不自动等于效果好。大型硅铁炉需要匹配的矿热炉变压器和短网（大电流母线系统）、可靠的电极系统、机械化的上料和出铁装置，以及稳定、高质量的供电条件。操作制度同样关键：2026 年发表的一项针对六电极 FeSi75 矿热炉的研究显示，在没有改造变压器和短网的情况下，仅通过将料池深度由 2500 mm 降到 2200 mm、将有功功率从 5.7 MW 提高到 6.1 MW，就取得了可测量的指标改善。也就是说，炉型大小与操作制度要配合起来看。

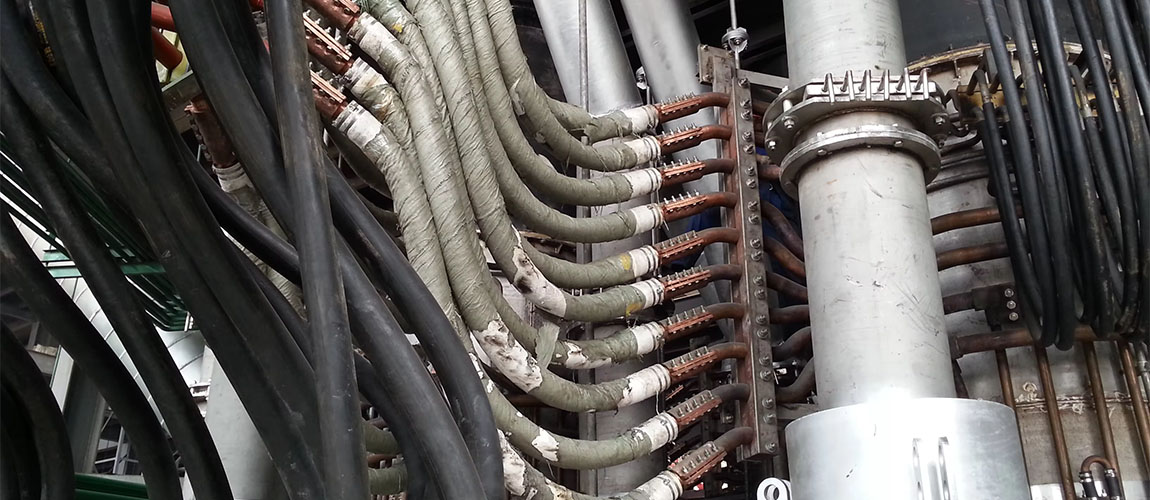

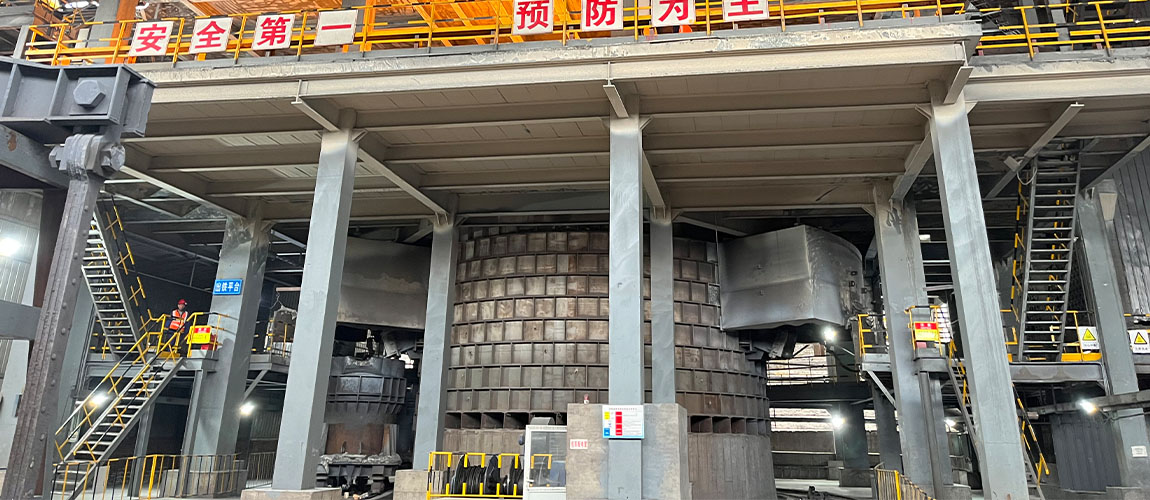

硅铁矿热炉冶炼新趋势：炉型大型化、全自动布料与烟气余热梯级利用

三、趋势二：组合碳质还原剂与入炉原料制备优化

降低吨电耗最直接的办法，就是优化入炉原料。先进企业普遍采用优质组合碳质还原剂：以冶金焦为主，搭配气煤焦、兰炭或烟煤。据行业实践数据，这种配比可使硅铁产品节电 200～300 kWh/吨。

能省多少钱？ 以年产约 15.8 万吨硅铁的企业为例，按节电 200 kWh/吨、电价 0.4 元/kWh 计算：

158004 吨 × 200 kWh/吨 × 0.4 元/kWh ≈ 1264 万元/年

这是按节电区间下限做的示意计算，实际收益取决于当地电价以及现有还原剂配比与优化配比的差距。

独立研究也指向同一方向：伊朗那项为期 5 年的工业试验表明，不同碳质材料组合对电耗和硅回收率影响明显，存在明确的最优配比；2026 年一项针对波兰 FeSi75 矿热炉的研究发现，调整碳质还原剂结构的同期，吨电耗下降约 120 kWh。

入炉料制备同样重要。 炉料块度要合适，才能保证良好的透气性，获得较好的冶炼指标。硅石如果在炉内偏高位置就开始软化，会形成黏结性料块并改变炉内电流路径，所以硅石的热稳定性和粒度控制应与还原剂同等重视。

四、趋势三：全自动布料系统

传统人工布料劳动强度大、作业环境差。越来越多企业改用全自动布料，不再需要人工布料，车间环境明显改善。

工作原理： 三台全自动布料装置设在矿热炉炉盖上，互成 120°，每台负责一个 120° 扇区，可实现圆周布料、扇形布料和定点布料。

溜槽的旋转角（B 角）由电机通过小齿轮和大齿圈驱动，电机正反转即可使溜槽在 120° 范围内布料；
溜槽的倾角（α 角）由电机带动丝杆升降机，再通过连杆改变角度，使物料落到炉内不同的环面；
受料斗下方的节流阀负责控制不同位置的布料流量。

价值所在： 该装置能实现炉内任意点的自动加料，物料分布更均匀，有利于矿热炉大型化、降低电耗，同时把人从高温多尘的区域解放出来。

五、趋势四：就地低压无功补偿

矿热炉的自然功率因数普遍偏低，大部分冶炼工艺的自然功率因数在 0.5～0.7 之间，需要配套安装无功功率补偿装置。

目前比较成熟的方式，是在矿热炉炉变二次侧，通过相应的自动控制和特定的短网连接方式，将大容量的超低压、大电流电力电容器组接入二次侧进行补偿。这样可以减少短网、矿热炉变压器和供电网络部分的无功电流消耗。

研究表明，常规补偿之外仍有提升空间：2024 年一项针对 33 MVA 硅铁矿热炉的仿真研究发现，柔性交流供电系统相比"常规供电＋无功补偿"方案，还可再降低约 4% 的能耗。需要说明的是，这是仿真结果而非现场数据，但它说明供电系统设计仍是值得持续优化的方向。

六、趋势五：半密闭矿热炉烟气余热梯级利用

半密闭矿热炉生产时，炉气遇空气燃烧变成烟气，烟气量是密闭式矿热炉的 10～15 倍，量大、尘多，既难净化，又不利于能量回收；如果不加处理，会长期污染环境并造成能量损失。因此，针对性的做法是：先利用高温烟气的余热，再进行干法布袋除尘。

余热回收流程：

环节	温度	说明
矿热炉烟道（2 根或 3 根）	约 650 ℃	高温烟气离开炉体
余热锅炉（卧式或立式）	650 ℃ → 约 250 ℃	换热后产生高温高压蒸汽
蒸汽管道（长度控制在 1 公里内）	–	蒸汽送往汽轮发电机组
汽轮发电机组	–	推动机组发电
锅炉出口烟气	约 250 ℃	可用于产生余热锅炉补汽；温度已满足布袋除尘要求
干法布袋除尘器	–	除尘，无需另加空冷器降温

由于余热锅炉出口烟气温度已达到布袋除尘器的要求，不必再增加空冷器之类的降温装置，可以减少项目投资。

这种工艺路线在铁合金行业已有成熟应用。土耳其一家高碳铬铁企业的能量回收项目，同样采用余热锅炉加布袋除尘站，将烟气温度从约 600 ℃ 回收降至 200 ℃，所产蒸汽用于发电。对硅铁而言，冰岛一家工厂的热平衡研究评估了发电、蒸汽和区域供暖三种利用方式。余热回收能否回本，取决于炉容、烟气条件和当地电价，应按项目逐一测算。

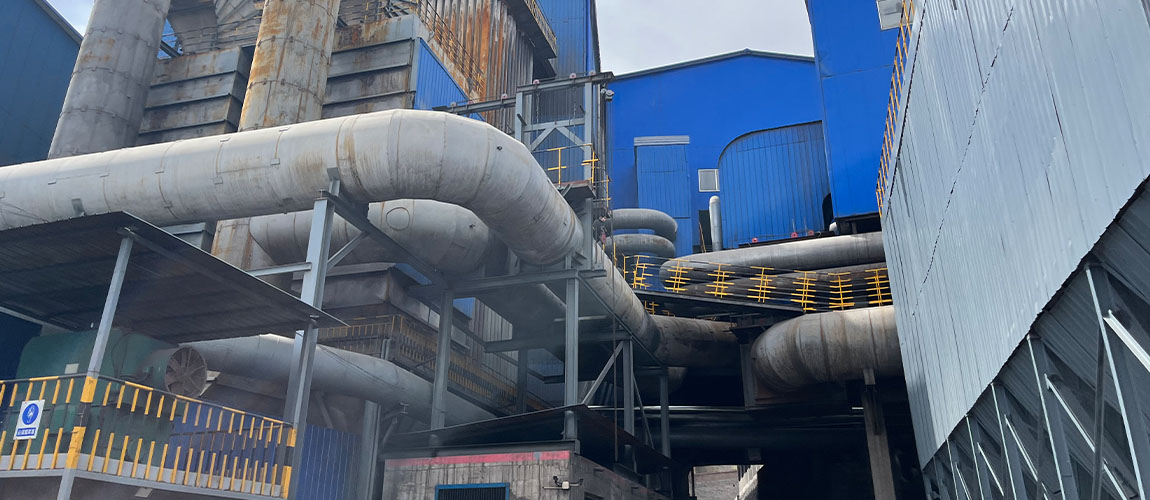

硅铁矿热炉冶炼新趋势：炉型大型化、全自动布料与烟气余热梯级利用

七、五大趋势对比一览

趋势	改变了什么	已报道的效果	需核对的工程要点
炉型大型化	容量提升至 81000 kVA	热效率最高提升约 10%；炉温和质量更稳定	变压器、短网、供电条件是否匹配
还原剂配比	冶金焦为主＋气煤焦/兰炭/烟煤	节电 200～300 kWh/吨	固定碳、反应性、灰分、块度
全自动布料	3 台布料装置，120° 扇区	布料均匀，电耗降低	溜槽控制与节流阀可靠性
无功补偿	炉变二次侧电容器组	减少无功损耗	短网布置、自动控制
余热利用	余热锅炉、汽轮机、布袋除尘	热能变电能；无需另加空冷器	烟气含尘量、蒸汽管长度、经济性
