精炼电炉水冷电缆

精炼电炉水冷电缆

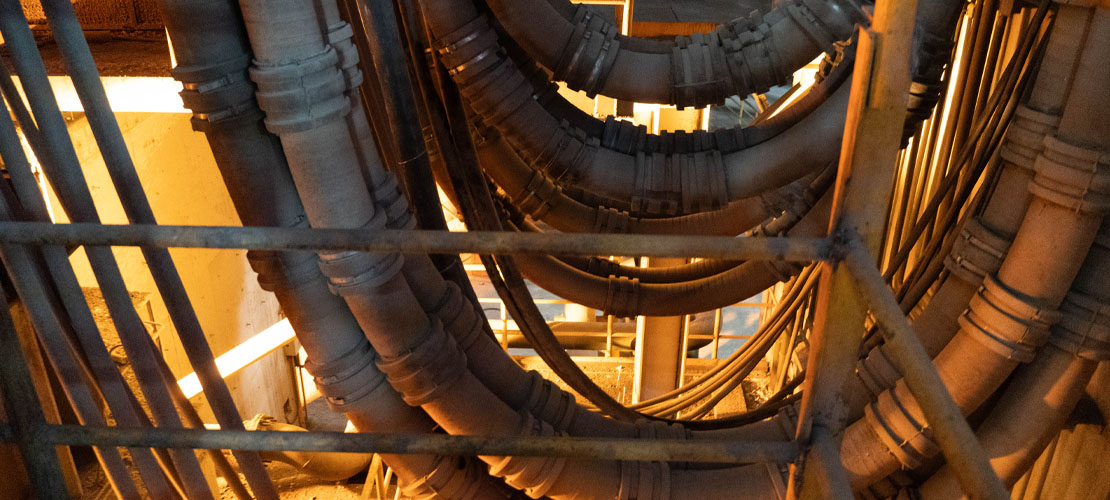

精炼电炉水冷电缆是一种专用于大电流传输的特种电缆，通过内部水循环冷却系统解决高负载工况下的发热问题，主要应用于精炼电炉、电弧炉等冶金设备中。

1. 基本结构与组成

精炼电炉水冷电缆通常由以下部件构成：

电极（电缆头）：精炼炉水冷电缆采用高纯度无氧铜导体，其铜含量高达99.95%以上，具有极佳的导电性，能有效降低电能传输过程中的损耗，确保精炼炉在运行时电力供应稳定。。

导线：多股铜绞线或软体导线，提供大电流传输能力，同时保持柔韧性以适应设备连接需求。精炼炉水冷电缆的线芯结构经过优化设计，采用多股绞合方式，这样的结构使电缆更加柔软，便于安装和敷设。

外护套管：耐高压、耐高温的橡胶或特殊绝缘材料制成，需满足耐水压（≥0.6-0.8MPa）和耐击穿电压（≥2300V-10kV）的要求。其绝缘性能良好，绝缘电阻可达100MΩ以上，能承受高达10kV的电压而不发生击穿现象，保障使用安全。电缆外层包裹着高强度的耐磨橡胶护套，其硬度达到邵氏70度，具有良好的柔韧性和耐磨性，可有效抵御外界的机械损伤，延长电缆使用寿命。

冷却系统：中空设计的水通道，通过循环水快速带走导体的热量，防止过热。水冷电缆的冷却水管路设计十分精巧，采用无缝不锈钢管，管径为25mm，水流量在额定工况下可达到每分钟15立方米，能快速带走电缆产生的热量，保证电缆在高温环境下正常工作。精炼炉水冷电缆的接头处运用先进的压接工艺，通过专用模具施加10吨以上的压力进行压接，使接头处的接触电阻小于0.001Ω，极大地提高了电力传输效率。水冷电缆的水冷却系统具备智能温控装置，能实时监测水温，当水温超过设定的60℃阈值时，会自动加大水流量进行降温，确保冷却效果。

2. 核心功能与原理

冷却机制：电流通过导体时产生大量热量，内部水流通过专用通道直接冷却导体，维持电缆在安全温度范围内运行。

大电流传输：高纯度铜导体和优化的截面设计可承载数千安培的电流，适用于精炼电炉等高功率设备。

稳定性与安全：绝缘层和密封结构防止冷却水泄漏，同时抵御高压和电磁干扰，保障设备长期稳定运行。

3. 应用场景

冶金行业：主要用于精炼电炉、电弧炉、钢包精炼炉等，解决电源与感应线圈间的大电流传输和发热问题。

其他工业领域：如矿热炉、电阻炉等高温、高负载设备。

4. 性能优势

高效节能：降低电能传输损耗，提升电炉的功率输出效率。

耐用性强：耐高温、耐高压的设计延长使用寿命，维护成本低。

适应性广：可定制化设计以适应不同设备的连接需求。

耐腐蚀性：为适应精炼炉复杂的工作环境，水冷电缆具备良好的耐腐蚀性，在含有一定浓度酸、碱等化学物质的环境中，经过1000小时的浸泡试验，各项性能指标仍能保持稳定。

防火防潮：电缆内部的填充物采用防火、防潮的云母材料，当遇到火灾时，云母能在1000℃的高温下持续隔热30分钟以上，防止火势蔓延。

电磁兼容性：在电磁兼容性方面，精炼炉水冷电缆采取特殊的屏蔽措施，其屏蔽效能可达80dB以上，能有效防止外界电磁干扰，保证精炼炉控制系统的正常运行 。

5. 技术标准与检验

国内水冷电缆需符合严格的性能测试，如绝缘电阻、耐压试验及拉力测试。

总结来看，精炼电炉水冷电缆通过“水冷+大电流传输”的创新设计，解决了传统电缆在高负载下的过热问题，是冶金设备高效、安全运行的关键部件。
