铁合金矿热炉冶炼工艺流程

铁合金矿热炉冶炼工艺流程

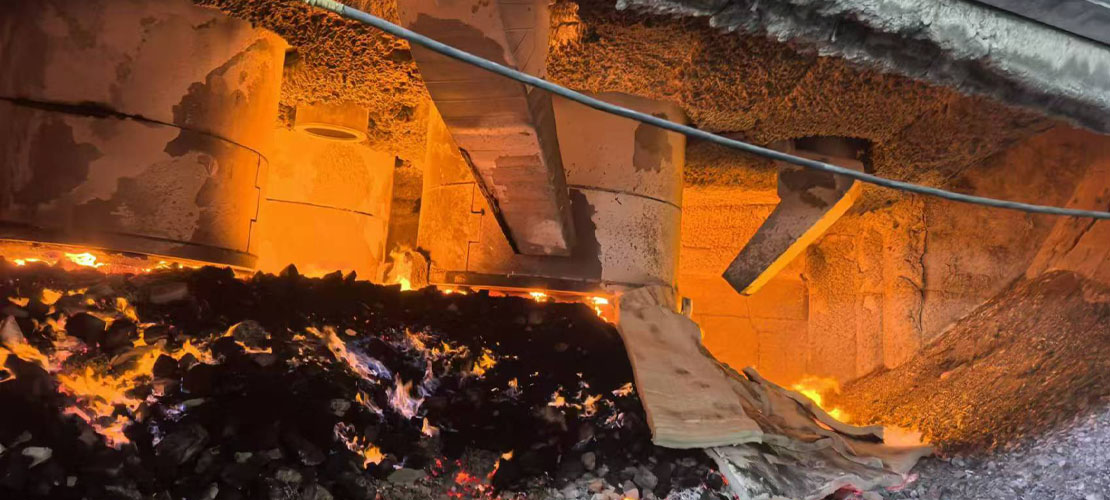

铁合金矿热炉冶炼是冶金工业中生产硅铁、锰铁、铬铁等合金的关键技术， 其反应将矿石中的金属氧化物转化为合金。整个核心在于利用高温还原流程看 似标准化，但实际生产中隐藏着大量细节矛盾与技术瓶颈，需要从原料、设备、 操作三个维度深度解构。

原料选择直接决定冶炼效率与成本。以硅铁为例，硅石纯度需高于 98%， 但实际采购中高品位矿石价格高昂，企业往往混入低品位矿石降低成本，导致 炉内反应不彻底，渣铁分离困难。焦炭作为还原剂，固定碳含量应大于 84%， 但市场上焦炭质量波动频繁，工人常通过增加配比弥补活性不足，反而加剧电 极消耗与电耗上升。更隐蔽的问题是原料粒度控制，理论要求硅石 20-80mm、 焦炭 5-25mm，但破碎系统效率不足时，细粉料入炉会造成料面烧结，阻碍气 体逸出，引发喷料事故。

炉体设计存在热力学与工程学的冲突。矿热炉矮胖型结构虽能增强热交换， 却导致熔池深度不足，金属沉降时间不够。某厂曾将炉膛高度从 2.8m 增至 3.2m，电极电流随即下降 15%，但炉底温度降低使渣铁粘度增大，出炉难度倍 增。炉衬镁砖的侵蚀机理更值得关注，渣线区域每月侵蚀速率达 5-8cm，传统 测温手段难以及时发现局部烧穿风险，某企业突发漏炉事故后分析发现，3 号 电极下方耐火材料已形成 30cm 空腔未被检测到。

操作参数的控制充满博弈。理论上二次电压应稳定在 180-220V 范围，但实 际生产中为追求产量，操作工常将电压推至上限，导致电极插入深度不足，高 温区上移。某台 12500kVA 电炉将二次电压从 198V 提升至 215V 时，日产量增 加 8 吨，但电极糊消耗量却暴涨 25%，三个月后发现导电颚板出现裂纹。更棘 手的是配料水分控制，雨季时原料含水量波动超过 2%，工人若未及时调整料批， 轻则引起电流波动，重则导致料管堵塞。某南方工厂曾因忽视湿度变化，导致 炉内产生大量 CO 未及时排出，引发料面爆炸，造成十小时停产。

环保要求倒逼工艺革新。传统烟气处理采用重力除尘+布袋除尘，排放浓度 勉强达标，但二噁英等有机污染物无法去除。某企业引入活性炭喷射系统后， 运行成本增加 30 万元/月，被迫降低还原剂配比，导致吨产品电耗上升 200 度。 废水处理更显矛盾，封闭循环系统理论上可实现零排放，但实际运行中因冷却 塔效率衰减，每月仍需外排 200 吨高盐废水，环保监管与企业效益的平衡成为 管理难点。

能效提升存在物理极限。理论上硅铁冶炼电耗应控制在 8200kWh/t，但实 际平均水平在 8500-8800kWh 徘徊。某企业尝试增加球团矿比例改善还原效率，电耗降至 8350kWh，却因球团制备能耗增加，综合能耗反升 2%。预热技术看 似美好，将矿石预热至 600℃可降耗 8%，但回转窑尾气余热利用系统投资回收 期长达 5 年，中小企业多望而却步。更本质的矛盾在于，矿热炉热效率理论上 限仅 45%，剩余能量以辐射、烟气等形式散失，突破该瓶颈需重新设计整个能 量传递路径。

未来突破方向可能在于原料精细化控制与智能操作系统结合。建立原料数 据库动态调整配料模型，开发电极智能压放系统实现熔池形态优化，利用微波 加热技术改善还原动力学条件。但每个创新点都面临成本与技术成熟度的考验， 行业升级注定是渐进式改良而非革命性突破。某前沿项目尝试在炉内安装等离 子体发生器辅助还原，实验室阶段显示电耗降低 12%，但设备维护成本是传统 电炉的 3 倍，距离工业化应用仍需十年积累。
