RH真空精炼炉工艺及设备详解

RH真空精炼概述

精炼是现代炼钢过程中非常重要的一道工序，是指将转炉或电炉中完成初炼的钢水转移到另一套反应设备中，进一步进行钢水净化与成分控制的过程，也称为“二次精炼”。

现代炼钢工艺通常分为“初炼”和“精炼”两个阶段。初炼主要在氧化性气氛下完成炉料熔化、脱磷、脱碳以及初步合金化；而精炼则是在真空、惰性气体或可控气氛条件下进行深度脱碳、脱气、脱氧、去除夹杂物以及夹杂物变性处理，同时对钢水成分和温度进行精确控制，从而达到提高钢水纯净度、优化产品结构、开发高附加值钢种、降低能耗和生产成本的目的。

RH真空精炼技术发展历程

RH真空精炼技术起源于20世纪50年代。1957年，阿尔贝德公司申请了钢水真空精炼脱气法专利，标志着真空脱气技术的开始。1958年，德国莱茵公司与赫拉乌斯真空泵厂合作进行了工业化生产试验，并取得良好的处理效果。1959年，德国冶金协会正式将该工艺命名为“RH”。

随后，日本在RH技术领域发展迅速。1972年，新日铁开发了RH-OB工艺，通过吹氧实现钢水升温，提高脱碳效率。20世纪80至90年代，日本川崎公司又相继开发了RH-KTB以及KPB（MFB）喷吹技术，实现了二次燃烧、吹氧脱碳以及顶枪喷吹脱硫剂等功能，使RH工艺具备生产碳含量低于20ppm超低碳钢的能力。

中国RH技术的发展起步于20世纪90年代以后，目前国内大中型钢厂基本都已配置RH真空精炼设备，RH已经成为生产高品质洁净钢的重要核心装备。

RH真空精炼工艺流程

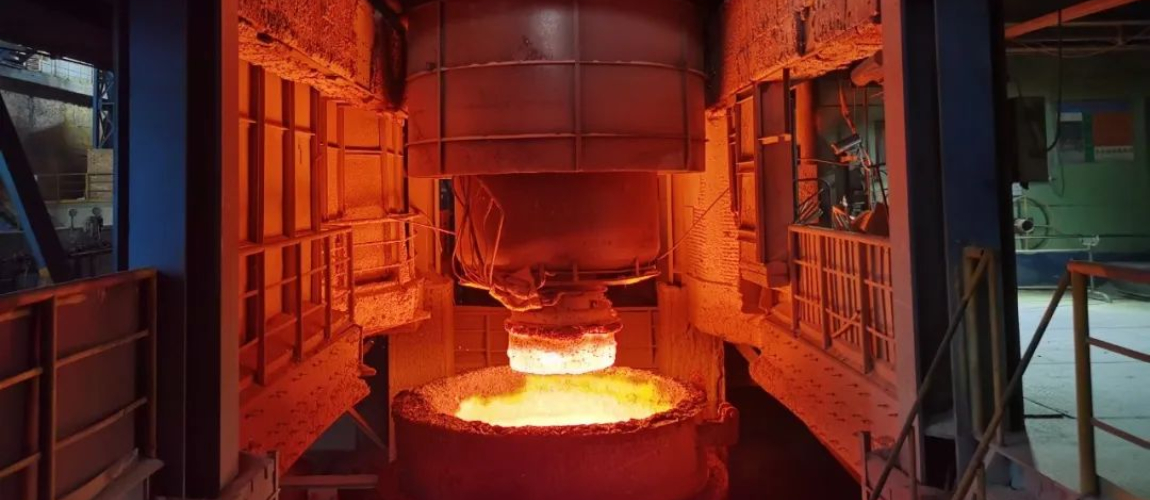

RH真空精炼开始时，待处理钢包由行车吊运至RH钢包台车，钢包车运行至真空槽下方后，通过液压系统将钢包顶升至预定高度。操作人员首先进行测温、取样以及定氧等操作，随后钢包再次顶升，使真空槽下部的浸渍管插入钢液中，同时上升管开始吹入氩气，真空系统启动。

由于上升管不断吹入氩气，钢液密度降低，从而与未吹氩的下降管之间形成静压差，驱动钢水在上升管、真空槽和下降管之间连续循环流动。随着钢水不断进入真空槽，在高真空条件下实现脱氢、脱碳以及去除夹杂物等冶金反应。

在真空脱氢阶段，钢水在规定的低压条件下持续循环脱气，使钢中的氢含量降至目标范围，从而提高钢材质量和抗缺陷能力。

对于低碳钢或超低碳钢，则需要进行真空脱碳处理。在此过程中，钢中的碳与氧发生反应生成一氧化碳气体，并通过真空系统排出。当钢液中的氧含量不足时，可通过顶枪吹氧补充氧源，以保证脱碳反应持续进行。脱碳结束后，通过加铝完成脱氧处理。

随后，合金料通过真空料斗加入真空槽，对钢水进行精确成分调整。整个处理完成后，再次进行测温、定氧和化学成分检测，确认钢水达到工艺要求后，真空泵系统依次关闭，真空槽恢复常压状态，钢包台车下降至轨道位置。上升管自动由吹氩切换为吹氮，钢包随后移至保温和喂丝工位，最后由行车吊运至连铸回转台进行浇铸。

RH真空精炼炉主要设备

RH真空精炼炉主要由真空槽、钢包提升系统、真空泵系统、冷凝器、加料系统以及顶枪系统等设备组成。

真空槽是钢水进行真空冶金反应的核心区域，内部砌筑耐火材料，下部安装有上升浸渍管和下降浸渍管。通过吹氩形成的循环流动，实现钢水连续真空处理。

钢包提升系统主要由钢包台车、升降装置和液压系统组成，其作用是将钢包整体顶升，使浸渍管能够插入钢液中进行处理，并保证整个精炼过程稳定可靠。

真空系统通常采用多级蒸汽喷射真空泵，通过高速蒸汽形成负压区域，将真空槽内产生的气体持续抽出，从而建立高真空环境。系统中的冷凝器则负责冷凝混合气体中的可凝性蒸汽，降低后级喷射器负荷，提高抽真空效率。

加料系统通过真空料斗向真空槽内加入合金料和脱氧剂，实现钢水成分的精准控制。真空槽台车则用于真空槽更换与维护操作。

顶枪和预热枪是真空精炼中的重要辅助设备，其中预热枪主要用于真空槽烘烤和耐火材料预热；顶枪则具备化冷钢、吹氧脱碳、加铝升温以及真空槽烘烤等功能，是生产超低碳钢的重要装备。

RH真空精炼的工艺优势

相比传统炼钢工艺，RH真空精炼具有显著优势。它能够有效去除钢液中的氢、氮、氧以及非金属夹杂物，大幅提高钢水纯净度；同时具备优异的脱碳能力，可稳定生产超低碳钢、汽车板钢、高强钢、硅钢以及不锈钢等高端钢种。

此外，RH工艺还具有循环速度快、处理效率高、成分控制精确、与连铸生产匹配性好等特点，因此已成为现代洁净钢生产不可缺少的重要工艺装备。

结语

随着高品质钢材需求的不断增长，RH真空精炼技术也正在向更高真空度、更高自动化、更低能耗以及更高处理效率方向持续发展。未来，RH真空精炼技术将在高端钢铁制造领域发挥更加重要的作用。
