什么是低微碳铬铁炉？

什么是低微碳铬铁炉？

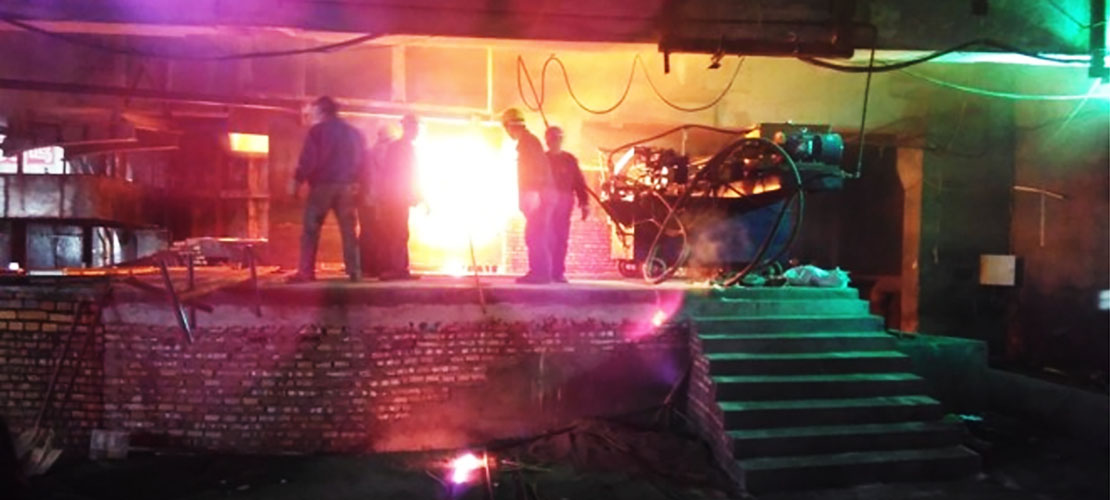

在不锈钢生产中，低碳铬铁和微碳铬铁是关键的基础材料。它们的特点是铬含量高、碳含量极低，用于生产对碳敏感的钢种，比如 304、316 不锈钢以及特种钢。想要得到这样的合金，普通矿热炉或高碳铬铁炉已经不够，需要一种能够精确控制温度、气氛和化学反应速率的冶炼装置，这就是低微碳铬铁炉。

低微碳铬铁炉的核心理念很简单：把铬与碳之间的化学关系变得可控。在高温下，碳与铬亲和力极强，如果控制不好，碳会牢牢留在金属液中，难以降低到低碳或微碳水平。因此低微碳铬铁的生产不仅依赖于设备，更依赖于过程控制和工艺优化。

一般的生产流程从熔化开始。原料通常包括高碳铬铁、含氧化铬料以及部分回收料。熔化一般在电弧炉或矿热炉中完成，但这一步不是为了脱碳，而是为了得到均匀、流动性好的金属液，为后续精炼提供基础。温度控制在 1550–1650℃ 是常见的工程实践，既保证流动性，又避免碳与铬过度反应。

熔化完成后，金属液会进入真正控制碳含量的精炼环节。低碳铬铁常用中频感应炉或氧—氩脱碳（AOD）炉进行精炼。AOD 精炼的核心原理是用氧气氧化金属液中的碳，同时利用氩气稀释炉内气氛，降低氧的活度，使氧优先与碳反应而非铬。整个过程的控制非常精细：氧气流量、氩气比例、吹气节奏、炉温都要匹配，才能让碳逐步下降到目标区间，同时最大程度减少铬损失。通常会采用动态调节方式——初期氧气占比高，加快碳氧化，随着碳降低，增加氩气比例保护铬，温度维持在 1650–1750℃ 的稳定区间。

如果目标是微碳铬铁（碳含量 ≤0.03%），光靠氧—氩脱碳已不足够，需要采用铝热还原路线。铝热法利用铝的强还原能力，将 Cr₂O₃ 还原成金属铬，同时生成 Al₂O₃ 渣，不引入额外碳。铝热反应是强放热反应，对炉体保温、炉膛深度以及渣金界面的稳定性提出很高要求。投料顺序、铝粉颗粒大小和数量都必须严格控制，否则会出现局部过热、夹渣或铝残留，影响成品质量。

整个精炼过程中，渣的作用不仅是杂质收集，更是控制氧势和反应环境的关键因素。渣的组成和黏度决定了金属液的搅拌效率以及铬的氧化倾向。CaO、MgO、Al₂O₃ 的比例和总量要调整到最佳状态，否则低碳脱不下来，铬又可能进入渣中损失。

当碳达到目标水平后，还需进行成分微调，包括补加金属铬、金属硅及微量元素，确保最终合金成分稳定。随后进入铸锭或连铸阶段，控制冷却速度避免偏析，使金属液组织均匀。

整体来看，低微碳铬铁炉并不追求极高温度或快速熔炼，而是强调过程控制、气氛调节和温度稳定。温度、气体、渣层和金属液搅拌必须保持在合理区间，这样才能让碳逐步降低，同时最大程度保留铬。可以说，它更像一个精密调控的工程系统，而非传统意义上的高温冶炼炉。低微碳铬铁炉的价值在于，它能把复杂的化学反应和热力学过程转化为可控、可重复的工业操作，为不锈钢和特种钢生产提供稳定、可靠的基础原料。
